Integriertes Spannungsprüfsystem Wega 1 LV für Niederspannungsanwendungen
Die Wega-Variante für Niederspannungsanwendungen, angelehnt an die IEC 62271-213, sorgt für höchste Betriebssicherheit.
Spannung vorhanden oder nicht vorhanden? Diese Frage ist elementar und eine präzise Antwort lebenswichtig, wenn Service- oder Instandhaltungspersonal an Schaltanlagen und Leitungen arbeiten. Das gilt ebenfalls für Schaltanlagen, wo die Nennspannungen unter 1.000 V betragen. Die IEC 62271-213 gilt jedoch erst ab einer Nennspannung von 1 kV. Die Anwender von Niederspannungsschaltanlagen, z.B. in der Papierindustrie, die üblicherweise dreiphasige Netze und Anlagen mit Nennspannungen zwischen 400 und 700 V betreiben, haben den Wunsch geäußert, die bewährten Sicherheitskonzepte der Hochspannung ebenfalls in der Niederspannung anwenden zu wollen. Insbesondere in Industrieanlagen, wo mehrere Schaltanlagen nebeneinanderstehen, ist es für die Personensicherheit essenziell, dass dem Betriebspersonal vor dem Öffnen der Schaltanlage direkt angezeigt wird, welche Schaltanlage abgeschaltet ist oder nicht.

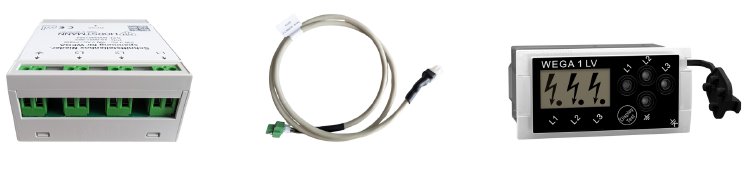

Systemaufbau mit Wega 1 LV
In der Verteilnetzebene, z.B. der 10 kV- oder 20 kV-Ebene, sind üblicherweise kapazitive Auskopplungen in den Schaltanlagen vorhanden, wo integrierte Spannungsprüfsysteme nach der IEC 62271-213 bereits erfolgreich eingesetzt werden und somit die Sicherheit des Netzpersonals erhöhen. In den Niederspannungsschaltanlagen sind solche kapazitiven Auskopplungen in der Regel nicht vorhanden.
Um jedoch die Sicherheitskonzepte der IEC 62271-213 auch in der Niederspannung anwenden zu können, hat Horstmann eine Niederspannungsschnittstellenbox entwickelt, die diese Funktion übernimmt. Die drei Phasen eines Niederspannungsnetzes werden an die Schnittstellenbox angeschlossen und über ein Verbindungskabel mit dem Anzeigegerät des Wega 1 LV verbunden. Die Schnittstellenbox übernimmt die Funktion der kapazitiven Auskopplung und das Grundgerät des Wega 1 LV verarbeitet die Signale und zeigt die Spannungszustände am Display an.
Besonderheiten des Wega 1 LV
Durch die neu entwickelte Wega 1 LV-Variante ist nun eine Spannungsprüfung, angelehnt an die IEC 62271-213, möglich. Die bewährten Sicherheitskonzepte aus der Mittel- und Hochspannung sind nun für Niederspannungsanwendung möglich.
Der Wega 1 LV weicht von der IEC 62271-213 in zwei Punkten ab:
- Die Norm ist eigentlich für Nennspannungen > 1 kV entwickelt worden, die Sicherheitskonzepte finden jedoch beim Wega 1 LV auch für die Niederspannung Anwendung

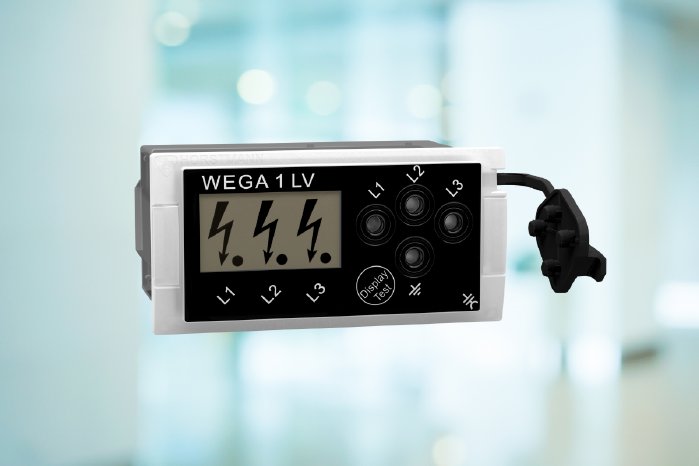

- Das Spannungspfeilsymbol für „Spannung vorhanden“ wird bereits bei einer Spannung von 50 V angezeigt, um den Anwender vor gefährlichen Restspannungen zu warnen. Das Punktsymbol im Display, welches bei der Wega Serie verdeutlicht, dass die Schnittstellenbedingungen nach IEC 62271-213 erfüllt sind, ist auch beim Wega 1 LV entsprechend der Schwellen der IEC 62271-213 ausgelegt.
Produktmerkmale und Vorteile des Wega 1 LV
Folgende Produktmerkmale und Vorteile lassen sich für Wega 1 LV zusammenfassen:
- Vollständig vergossene Elektronik – Hohe Funktionssicherheit unter allen Umgebungsbedingungen
- Integrierte Wiederholungsprüfung – Wartungsfrei
- Entwickelt nach der IEC 62271-213 – Bewährte Sicherheitskonzepte aus der Hochspannung für die Niederspannung
- -40 °C bis +75 °C – Erweiterter Temperaturvergleich für unterschiedliche Einsatzmöglichkeiten
- Einfache und verpolungssichere Montage – Sichere und schnelle Inbetriebnahme
- Starker Display-Kontrast – Sehr gute Lesbarkeit
Abschließend lässt sich festhalten, dass bei Horstmann hochwertige Produkte entstehen, die ihresgleichen suchen. Alles beginnt mit der Entwicklung und Konstruktion bei uns in Heiligenhaus. Bei der Fertigung von der Leiterplatte über das Gehäuse bis hin zum Verguss wird auf Qualität und Präzision „Made in Germany“ gesetzt. Unsere Kunden profitieren nicht nur von der herausragenden deutschen Handwerkskunst, sondern auch von einer effizienten Lieferkette. Die übliche Lieferzeit beträgt nur 2-3 Wochen. Dank unserer guten Lagerbevorratung und einer flexiblen Produktion sind auch Teillieferungen bei größerer Stückzahl kurzfristig möglich. Diese Flexibilität ist eine unserer Stärken und trägt zu unserer bekannten Zuverlässigkeit bei.
Mehr Informationen zu Wega 1 LV finden Sie hier.
