Gezielte Fehlersuche im Verteilnetz: Sigma Serie im Überblick

.
Innovative Lösungen für komplexe Netze: Effiziente Fehlersuche mit Kurz- und Erdschlussanzeigern der Sigma Serie

Die Verteilnetze von heute sind durch die Integration dezentraler Einspeisestellen wie Wind- und Solarparks sowie durch den steigenden Bedarf an Ladeinfrastruktur für E-Mobility sowie Wärmepumpen und Batteriespeicher zunehmend komplex. Je nach Zustand des Netzes und den angestrebten Digitalisierungszielen kann es sinnvoll sein, Ortsnetzstationen durch einen gezielten Einsatz von Kurz- und Erdschlussanzeigern der Sigma Serie von Horstmann zu ergänzen.

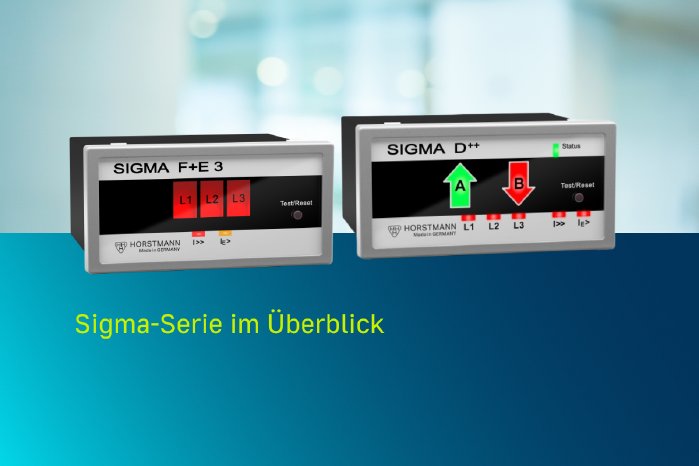

Die Sigma-Serie im Überblick

Die Sigma-Serie ist die ideale Lösung für die gezielte Fehlersuche im Verteilnetz. Sie ermöglicht eine phasenselektive Kurzschluss- und Erdschlussanzeige, wahlweise mit oder ohne Richtungsbestimmung. Besonders bei der Erdschlusssuche bietet die Sigma-Serie umfassende Unterstützung in allen MS-Netzformen, unter besonderer Berücksichtigung der Sternpunktbehandlung. Für die Fernübertragung stehen mehrere Optionen zur Verfügung. Die Installation ist sowohl in Neuanlagen mit geschlossenen Stromsensoren für jeden Schaltanlagentyp möglich als auch nachträglich in Bestandsanlagen, wobei teilbare Stromsensoren zur Montage um das MS-Kabel verwendet werden.

Sigma 2.0 Serie

Sigma 2.0

• Phasenselektiver Kurzschlussanzeiger
• Gute sichtbare LED-Fehleranzeige

Sigma F+E 2.0

• Entspricht Sigma 2.0
• Erd-Kurzschlussüberwachung in niederohmig geerdeten Netzen (NOSPE) und isolierten Strahlennetzen
• Keine Fehlanregungen durch Oberschwingungen

Sigma F+E 3.0 2.0

• Entspricht Sigma F+E 2.0
• Erweiterte Einstellmöglichkeiten für die Erdschlussfunktion
• Rote LED I>> für Kurzschluss- und gelbe LED IE> für Erdschlussanzeige

Alle Geräte der Sigma 2.0 Serie verfügen über eine Fernmeldung, die über Relaiskontakte erfolgt. Sie sind selbstversorgt und benötigen keine externe Hilfsspannungsversorgung, da sie eine interne Batterie zur Versorgung der LED-Anzeige nutzen, die keinen Austausch erfordert.

Sigma 2.0 Serie AC/DC

• Entspricht Sigma 2.0 Serie
• Alternativ mit Kondensatorpufferung, keine interne Batterie
• Hilfsspannungsversorgung 24V-230V AC/DC

Sternpunktbehandlungen in Mittelspannungsverteilnetzen

Die Sternpunktbehandlung des Mittelspannungsnetzes bestimmt das Verhalten des Netzes im Erdschlussfall

• Niederohmig geerdet – NOSPE, oder kurzzeitig niederohmig geerdet KNOSPE
• Resonanz-Sternpunkterdung – RESPE, kompensierte Netze mit Petersenspule
• Isolierte Netze – OSPE, ohne Sternpunktbehandlung

Sigma D+/ D++

Fünf Erdschlussortungsverfahren, die für alle Arten der Sternpunktbehandlung geeignet sind und auch miteinander kombiniert werden können.

• Erd-Kurzschluss                                          NOSPE, OSPE
• Wattmetrisches Verfahren, cos Phi         RESPE
• Wattmetrisches Verfahren, sinPhi           OSPPE
• Erdschlusswischer                                      RESPE, OSPE
• Pulsortung                                                    RESPE

Sigma D Serie

Sigma D

• Phasenselektiver Kurzschlussanzeiger mit Richtungsanzeige
• Erd-Kurzschlussüberwachung mit Richtungsanzeige in NOSPE-Netzen und OSPE-Netzen mit „offenen“ Ringen
• Fernmeldung über Relaiskontakte
• Selbstversorgt, benötigt keine Hilfsspannungsversorgung
• Interne Batterie zur LED-Anzeige

Sigma D+

• Entspricht Sigma D
• Zusätzlich Erdschussortungsverfahren für alle Sternpunktbehandlungen in MS-Netze
• Anwendung Erdschlusswischer
  • mit Summenstromsensor
  • ohne Hilfsspannungsversorgung

Sigma D++

• Entspricht dem Sigma D+
• Anwendung Erdschlusswischer
  • ohne Summenstromsensor
  • Hilfsspannungsversorgung 24V-230V AC/DC

Alle Geräte können über DIP-Schalter, die sich hinter der Gerätefront befinden, programmiert werden.

Zusätzlich verfügen alle Sigma D Geräte über einen frontseitigen USB-Anschluss. Über diesen Anschluss kann das Gerät zusätzlich oder alternativ, mithilfe der Sigma Explorer Software parametriert werden. Diese Software bietet zahlreiche Funktionen zur Unterstützung bei der Inbetriebnahme und Verwaltung des Gerätes.
