Hochdruck-Seitenkanalverdichter für anspruchsvolle Anwendungen in der Abwasseraufbereitung

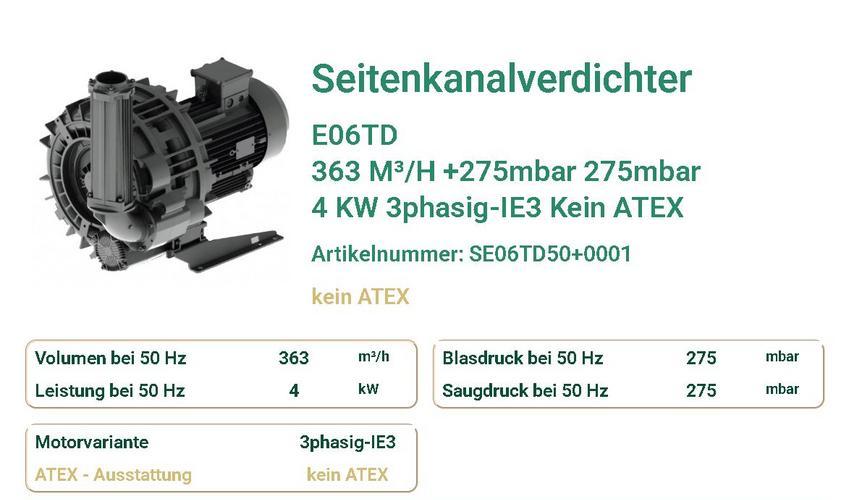

Der Seitenkanalverdichter des Typs e06TD MOR IE3WR mit 4,0 kW Nennleistung wurde speziell für industrielle Prozesse konzipiert, in denen ein hoher Volumenstrom bei stabilem Betriebsdruck essenziell ist. Das Gerät stellt eine optimale Lösung für die Luftversorgung bei Ölabscheidung, biologischer Oxidation und Airlift-Förderung in kommunalen und industriellen Kläranlagen dar.
Mit einem Maximaldruck von 275 mbar sowie einer Förderleistung von 363 m³/h (bei 50 Hz) ermöglicht dieser Verdichter einen energieeffizienten Dauerbetrieb – selbst unter rauen Betriebsbedingungen. Der kompakte Aufbau in TD-Ausführung (Twin-Impeller, Double Stage) sorgt für eine kompakte Bauform mit hoher Leistungsdichte.
Anwendungskontext: Wasseraufbereitung in drei Prozessschritten 1. Ölabscheidung
Im ersten Verfahrensschritt der Abwasseraufbereitung wird die vom Verdichter erzeugte Luft durch Diffusoren am Boden der Becken eingeblasen. Diese feine Luftverteilung sorgt für den Auftrieb von Öl und Fett zur Wasseroberfläche. Die Emulgate werden dort in Sammelbehälter abgeleitet. Hierbei überzeugt der e06TD durch:
Hohe Luftmenge (363 m³/h) zur vollständigen Durchmischung
Stabilen Betriebsdruck (275 mbar) für gleichmäßige Luftverteilung
Wartungsfreien Betrieb, selbst bei langfristiger Beanspruchung
2. Biologische Oxidation
Im aeroben Reinigungsprozess dient der Seitenkanalverdichter als Sauerstofflieferant für die mikrobiologische Aktivität. Durch die feinblasige Verteilung der Luft wird der biologische Abbau organischer Substanzen erheblich beschleunigt. Die technischen Anforderungen an eine präzise Luftversorgung werden vom e06TD ideal erfüllt:
Dauerlaufstabilität durch berührungsfreien Verdichtungsmechanismus
Leiser Betrieb (72 dB(A)), was die Integration in lärmsensible Anlagenbereiche ermöglicht
IE3-Motor mit Frequenzumrichtertauglichkeit, zur lastabhängigen Steuerung des Luftvolumens
3. Airlift-Förderung
Zur Umwälzung von Sand- und Schlammsuspensionen wird Luft direkt in Förderrohre eingebracht. Diese Luft hebt das Gemisch über den hydrostatischen Druckunterschied an. Hier zeigt der Verdichter seine Vorteile in puncto Volumenleistung, schneller Druckverfügbarkeit und kompakter Bauweise, die auch Nachrüstlösungen erleichtert.
Technische Merkmale im Überblick MerkmalWertType06TD MOR IE3WRNennleistung4,0 kWMax. Druck / Vakuum275 mbar / 275 mbarMax. Volumenstrom363 m³/h @ 50 HzGeräuschpegel72 dB(A)Gewicht53 kgDrehzahl2910 U/minSchutzklasseIP55, Isolationsklasse FSpannungsbereichWeitspannung (z. B. 230/400 V ±10 %)Frequenzkompatibilität50 Hz / 60 HzMotorschutzIntegrierter Thermokontakt (PTO)KonstruktionAluminiumdruckguss, vibrationsfreiZulässige Umgebung-15 °C bis +40 °C Vorteile im Praxiseinsatz
Wartungsfreiheit: Keine berührenden Teile – kein Verschleiß, keine Schmierung notwendig.
Hocheffiziente Luftversorgung: Ideal für kontinuierliche Anwendungen in Kläranlagen.
Kompakte Abmessung: Einfach zu integrieren, auch bei Retrofit-Projekten.
Sichere Dimensionierung: Die Betriebspunkte sind exakt auf typische Luftmengen im Wasseraufbereitungsprozess abgestimmt.
Langlebige IE3-Motoren: Für nachhaltigen und energieeffizienten Anlagenbetrieb.
Optional mit Frequenzumrichter: Optimale Anpassung an wechselnde Lastzustände.
Typische Herausforderungen – hier bestens gelöst
Anlagenbetreiber in der Wasseraufbereitung stehen oft vor folgenden Herausforderungen:
Effizienzverluste durch unzureichende Luftverteilung
Temperaturprobleme bei Dauerbetrieb
Lärmbelästigung in Arbeitsbereichen
Verschleiß und Wartung bei konventionellen Kompressoren
Der e06TD begegnet diesen Problemen mit durchdachter Technik: Aluminiumdruckguss, thermisch geschützte IE3-Motoren und Frequenzumrichterfähigkeit ermöglichen einen dauerhaften und störungsarmen Betrieb selbst unter Volllastbedingungen.
Weiterführende Informationen & Verweise
Weitere Informationen zu Seitenkanalverdichtern:
? SKVTechnik.de
Zur Shopseite dieses Modells:
? e06TD MOR 4 kW im Shop
Datenblatt zum Gerät (PDF):
? Datenblatt
