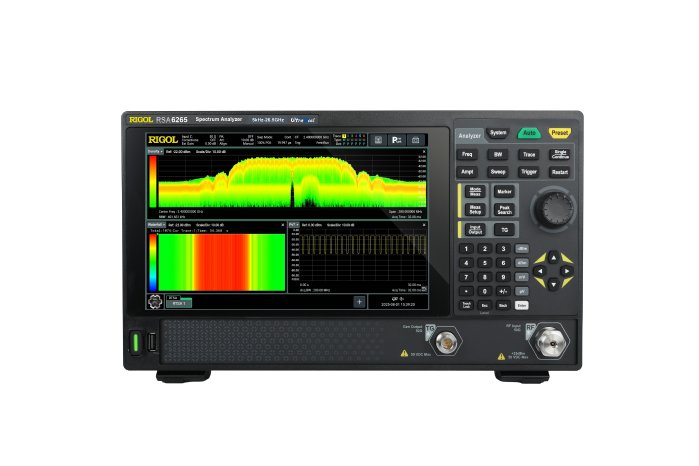

RIGOL Technologies präsentiert die neue RSA6000-Serie: Eine Revolution in der Echtzeit-Spektrumanalyse

Mit der Einführung des RSA6000 setzt RIGOL Technologies neue Maßstäbe in der Hochfrequenzanalyse. Basierend auf der weiterentwickelten UltraReal™-Plattform vereint das innovative System leistungsstarke Signalerfassung, mehrdimensionale Analysefunktionen und flexible Einsatzmöglichkeiten – eine Kombination, die Ingenieur*innen ermöglicht, selbst flüchtigste Signale sichtbar zu machen und ihre ideale HF-Teststation aufzubauen.

Der ultimative Technologiesprung für Ingenieure

Präzision und Geschwindigkeit vereint

Die RSA6000-Serie liefert kompromisslose HF-Leistung, um jedes Detail komplexer Signale zuverlässig darzustellen:

• 200 MHz Echtzeit-Analysebandbreite mit einer Probability of Intercept von nur 3,83 μs – perfekt zum Erkennen transienter Signale wie Frequenzsprünge oder Impulse.
• 4 THz/s Abtastraten im RTSA-Modus für ultraschnelles Scannen breitbandiger Spektren.
• Frequenzbereich von 5 kHz bis 26,5 GHz – geeignet für Kommunikation, Radar oder Mikrowellenanwendungen.
• Phasenrauschen bis -108 dBc/Hz @1 GHz (10 kHz Offset) als Benchmark für Oszillatoren und PLLs.
• DANL bis -163 dBm/Hz (typ.) für die zuverlässige Erfassung selbst schwacher Signale.

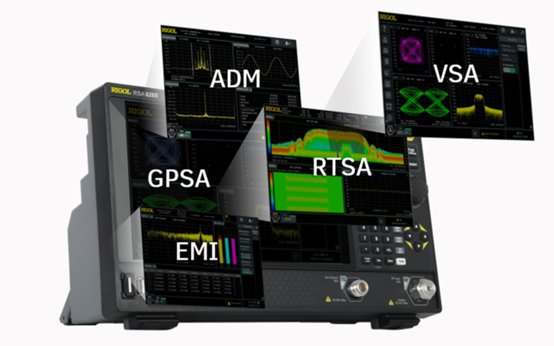

Fünf Analysemodi – ein vielseitiges Instrument

Mit nur einem Klick wechseln Ingenieure zwischen fünf spezialisierten Messmodi:

1. GPSA – Klassische Spektrumanalyse mit automatisierten Messungen (ACP, OBW, Harmonische).

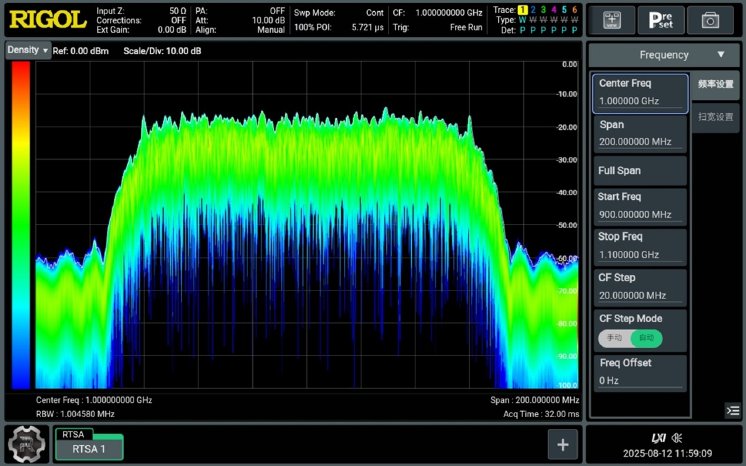

2. RTSA – Echtzeitanalyse mit Dichtekarten, Spektrogrammen und PvT-Darstellungen.
3. VSA – Optionale Vektorsignalanalyse mit 200 MHz Bandbreite für umfassende Modulations- und Qualitätsbewertung.
4. ADM – Detaillierte AM/FM/PM-Demodulation inklusive automatischer Berechnung relevanter Parameter.
5. EMI Pre-Compliance – Integrierte CISPR-konforme Filter für schnelle, effiziente Vortests leitungsgebundener und abgestrahlter Störungen.

Maximale Flexibilität für moderne Arbeitsumgebungen

• Touch-optimiertes User Interface – intuitive Bedienung wie am Tablet.
• Websteuerung ohne Softwareinstallation – Remote-Monitoring, kollaboratives Debugging und Schulungen von überall.

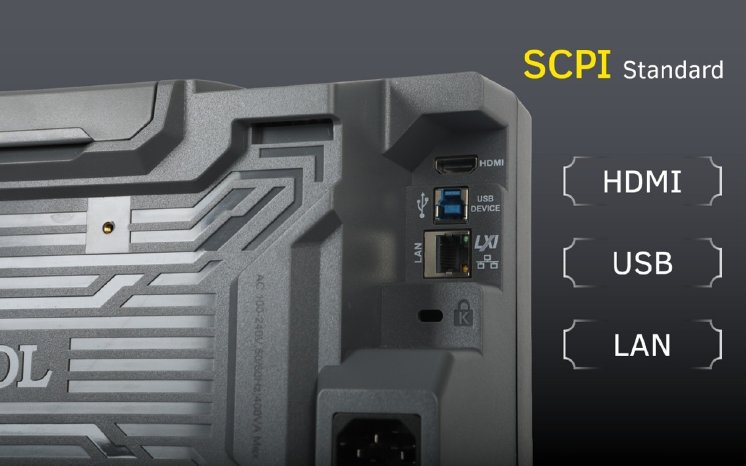

• Offene Schnittstellen & Programmierbarkeit – HDMI, LAN, USB sowie vollständiger SCPI-Support für automatisierte Testsysteme.

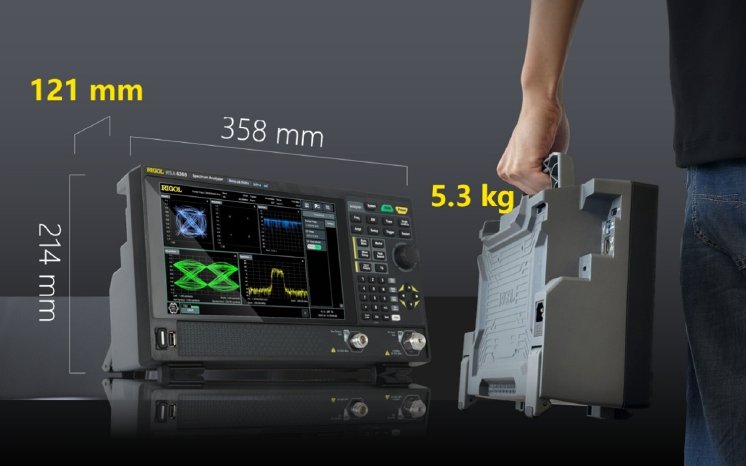

Mit seiner Kombination aus Mobilität und High-End-Performance ist die RSA6000 der ideale Begleiter für F&E, Validierung und Fehlersuche – ein echtes All-in-One-Spektrumanalyse-Workstation.

Vielseitige Einsatzmöglichkeiten

Ob in wissenschaftlicher Spitzenforschung oder in industriellen Anwendungen – die RSA6000 liefert Lösungen für unterschiedlichste Szenarien:

• Kommunikation & HF-Tests – präzise Charakterisierung und Validierung von Systemen.
• Elektronikentwicklung & Produktion – Identifizierung von Störquellen und schnelle Konformitätstests.
• Spektrumüberwachung – sichere Erfassung transienter Signale.
• EMI-Vorkonformität – beschleunigte Markteinführung durch zuverlässige Vorprüfungen.
