La fibre optique est devenue au fil du temps l'une des technologies essentielles. Là où les lignes de cuivre atteignent leurs limites, les fibres optiques continuent à permettre un flux de données sécurisé. Outre leur faible poids, elles se distinguent surtout par une portée extrême, une grande sécurité d'écoute et d'excellents débits de données. Avec la technologie Expanded Beam Performance (EBP), ODU propose depuis un certain temps déjà une solution de système de fibre optique très sophistiquée. Le portefeuille comprend désormais des solutions de connexion pour les environnements et les systèmes extrêmement difficiles, dans lesquels de grandes quantités de données sont combinées à un petit espace de montage.
Le cœur du nouveau portefeuille est un système de cassettes qui permet de juxtaposer plusieurs férules EBP de manière peu encombrante. Avec 12 fibres connectées par férule, il est possible de connecter jusqu'à 96 fibres optiques avec un seul connecteur. Cette technologie est disponible aussi bien dans les connecteurs circulaires classiques que, pour la première fois, dans les systèmes d'interconnexion de cartes-mères selon le standard VITA. Outre d'excellentes valeurs de transmission, elle séduit surtout par son extrême résistance. Grâce à la diffusion du signal lumineux selon le principe de l’Expanded Beam, les frais d'entretien élevés typiques des fibres optiques sont supprimés.
Expanded beam performance
...est une technologie de contact avancée pour la transmission de signaux lumineux. Elle se caractérise par une grande résistance aux impuretés, un nombre élevé de cycles de connexion et d'excellentes propriétés de transmission.
Technologie de contact: Expanded Beam
Perte d'insertion:
Multimode : < 0,15 dB (typique)
Monomode : < 0,35 dB (typique)
Atténuation:
Multimode : > 45 dB (typique)
Monomode : > 60 dB (typique)
Cycles de connexion: au moins 50.000
Nettoyage: aucun, seulement si nécessaire

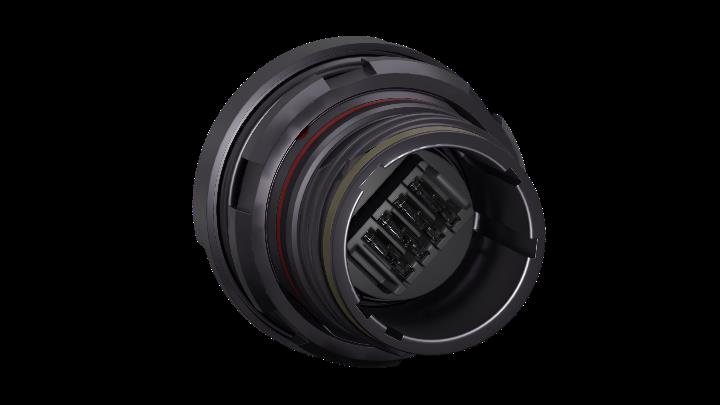

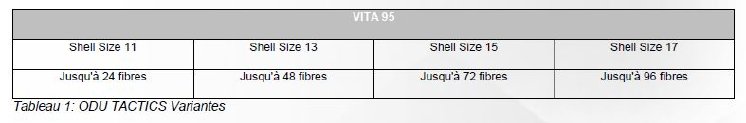

ODU TACTICS // VITA 95
Le connecteur circulaire permet de combiner de manière compacte plusieurs férules EBP et s'oriente ainsi vers le nouveau standard VITA 95. ODU TACTICS représente quatre tailles différentes de connecteurs dans un boîtier MIL-DTL-38999, série lll et permet, selon la configuration, la connexion de jusqu'à 96 fibres optiques. Le design se distingue par sa robustesse et est considéré depuis un certain temps déjà comme un standard du marché dans l'environnement militaire. La solution de connexion constitue une alternative robuste aux produits selon VITA 87 et VITA 89.

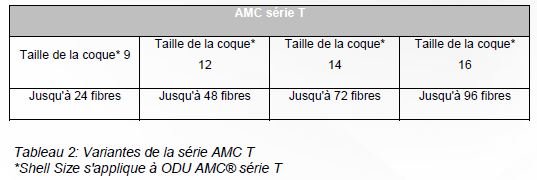

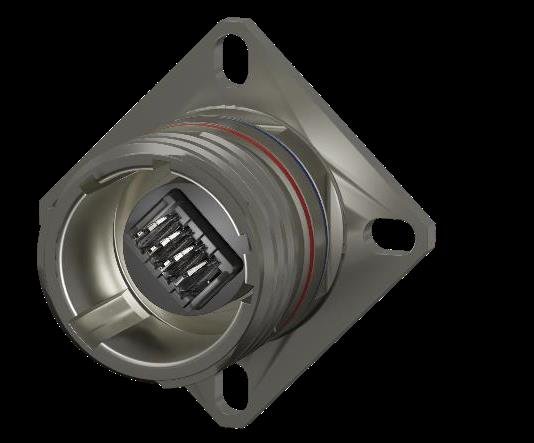

ODU AMC® Série T
Cette alternative au connecteur standardisé MIL-DTL-38999, série lll, convainc par un principe de verrouillage innovant et un montage simple sans outil supplémentaire. Qualifiée sur la base de la norme 38999, cette ligne répond à toutes les exigences pour une utilisation dans des environnements extrêmes, tout en marquant des points grâce à son poids réduit et à son facteur de forme plus petit. Les raccords sont ici disponibles dans le design habituel à bride carrée, mais aussi en variante Jam-Nut. Ces systèmes permettent une connexion sûre pendant au moins 5.000 cycles d'enfichage, sans qu'il soit nécessaire de procéder à un nettoyage.

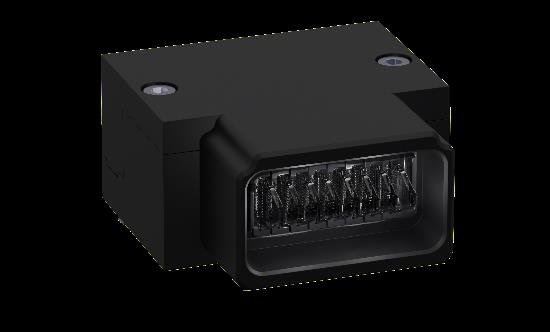

FOND DE PANIER ODU // VITA 96
Inspirée du prochain standard VITA 96, la ligne BACKPLANE permet la connexion directe de deux circuits imprimés. Les trois variantes : Les dimensions de VITA 96.1, VITA 96.4 et VITA 96.5 correspondent aux solutions répandues sur le marché selon VITA 66, voire VITA 67.3 et permettent ainsi une intégration facile de la technologie innovante Expanded Beam Performance. Avec une durée de vie d'au moins 10.000 cycles d'enfichage, la solution de connexion est idéale pour les applications qui doivent être équipées régulièrement de différents modules pendant une longue durée d'utilisation.
Avec l'élargissement du portefeuille, la technologie d'avenir de la fibre optique devient encore plus accessible et peut être intégrée plus facilement dans des systèmes à plus grande échelle avec des exigences particulières.
Pour des informations détaillées sur le nouveau portefeuille, visitez odu-aerospace.com.
