Allein in Deutschland kommt es jedes Jahr durch den Einsatz von kraftbetriebenen Schraub- Spann- und Bolzendrehmaschinen zu über 2.000 meldepflichtigen Arbeitsunfällen (gem. Statistik Arbeitsunfallgeschehen 2024, Deutsche Gesetzliche Unfallversicherung e.V. (DGUV)). In gut 83% der Fälle ist ein Kontrollverlust über das Werkzeug oder Werkstück der Auslöser für das Unfallgeschehen.

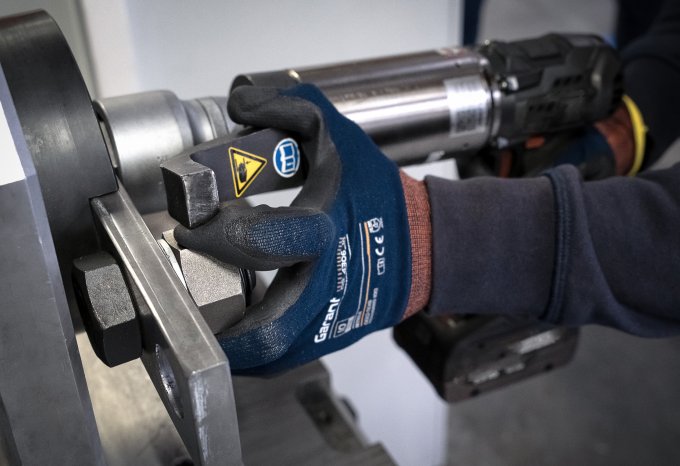

Elektrische, pneumatische und hydraulische Werkzeuge, die mit hohen Drehmomenten arbeiten, benötigen meist zusätzliche Vorrichtungen oder Reaktionsarme, um auftretende Reaktionskräfte entsprechend an die Umgebung abzuleiten. Klassische Reaktionsarme, die meist von den Werkzeugherstellern passend zum Tool mit angeboten werden, erlauben bei sachgemäßem Einsatz durch ausgebildete Fachkräfte einen sicheren Gebrauch. Doch viele Verschraubungen und Einbausituationen sind so speziell oder die Abstützung wurde bei der Konstruktion nicht bedacht, dass nicht auf standardisierte Stützarme zurückgegriffen werden kann und teure Sonderlösungen gefunden werden müssen.
Viele Anwender unterschätzen die Gefahren
„Hohe Kosten für die Sonderanfertigung von Stützarmen oder knappe Deadlines sind häufig Auslöser dafür, dass auf schnelle selbstgebaute Lösungen zur Anwendung kommen.“ erzählt Tobias Hübing, Schraubfachingenieur (DSV®) und Leiter des technischen Prüflabors der HEICO Group. „Viele Anwender unterschätzen dabei die Gefahren beim Umgang mit Hochmomentschraubern und die enormen Kräfte, die dort wirken. Um eine Schraube M24 der Festigkeitsklasse 10.9 im Sinne der VDI 2230-1 hoch vorzuspannen wird ein Anziehdrehmoment von ca. 1.000 Nm benötigt. Das entspricht in etwa dem maximalen Drehmoment von 2 bis 3 gut motorisierten Mittelklassewagen (ca. 200 PS).“
Bereits bei einer Nenngröße von M24 muss eine Reaktionskraft von gut 8.000 N in die Umgebung abgeleitet werden. Das entspricht der Gewichtskraft eines älteren Kleinwagens mit einer Masse von 800 kg. Die Reaktionskraft wirkt dabei sowohl auf die Abstützstelle als auch auf die Schraube. Ein Versagen oder Abrutschen der Abstützung kann verehrende Folgen haben. Für schwere Fingerquetschungen reichen bereits ca. 100 kg aus. Ab 100 bis 150 kg treten bereits Knochenbrüche auf.
„Eine provisorische Abstützung aus Baustahl (z. B. S235) mit einem Durchmesser von ca. 6mm würde unter der oben berechneten Reaktionskraft von 8.000 N abscheren bzw. brechen, aber sich bereits bei einer deutlich geringeren Kraft bzw. Anziehdrehmoment durchbiegen. Gleiches gilt für die Abstützstelle.“ erklärt Tobias Hübing.
Maximale Sicherheit durch Verzicht auf Reaktionsarme und Stützvorrichtungen
HEICO-LOCK® Reaktionsscheiben ermöglichen ein reaktionsarmfreies Anziehen großer Schraubenverbindungen mit leistungsstarken Drehmomentwerkzeugen.

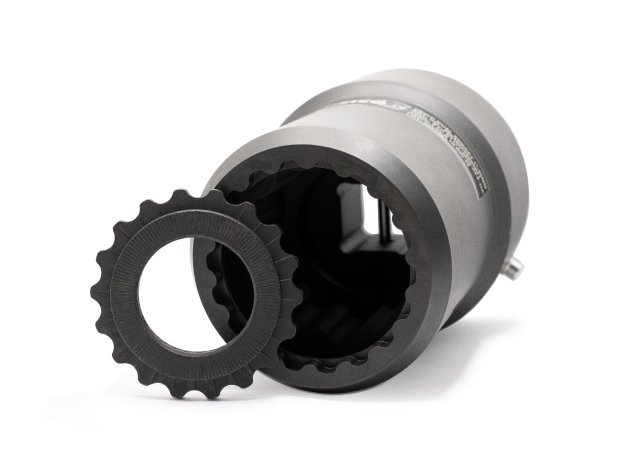

Da das Reaktionsmoment des Drehmomentschraubers über die spezielle Dual-Stecknuss an der zahnradförmigen Außenkontur der HEICO-LOCK® Reaktionsscheiben eingeleitet und gleichzeitig abgestützt wird, kann auf zusätzlich stützende Vorrichtungen verzichtet werden.
Durch die rein axiale Einleitung des Anziehdrehmoments über den Schrauber, wird die Schraube beim Anziehen nicht schräg gestellt und es wird keine überlagerte Biegespannung eingeleitet, wodurch sich nicht nur die Anzugsgenauigkeit und evtl. die Tragfähigkeit der Schraube erhöht, sondern auch die Standzeit des Hochmomentwerkzeuges.
Sichere Verschraubungen bei maximaler Effizienz
Besonders in der Öl- und Gasindustrie, bei Windkraftanlagen, in der Pumpen- und Saugtechnik oder auch im Bereich Bergbau werden oft Schrauben mit großem Nenndurchmessern (>M24) eingesetzt, häufig auch in Serienverschraubungen.

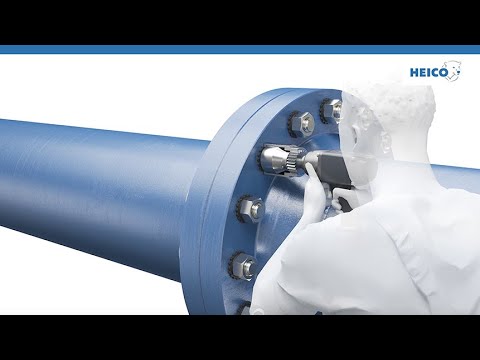

Genau hier wird der Vorteil der HEICO-LOCK® Reaktionsscheiben besonders deutlich. Statt mühsam Reaktionsarme und Abstützvorrichtungen des Hochmomentschraubers nach dem Anziehen jeder Schraube zu versetzen und korrekt auszurichten, kann durch den Einsatz der innovativen Reaktionsscheiben in Verbindung mit den passenden HEICO Dual-Sockets in wenigen Minuten eine Schraube nach der anderen einfach, schnell und sicher angezogen werden. Auf diese Weise wird nicht nur die Effizienz und die Arbeitssicherheit gesteigert, sondern der gesamte Verschraubungsprozess bei gleichzeitiger Kostenreduzierung optimiert.
Zuverlässiger Schutz vor dem selbsttätigen Losdrehen
Wie alle Schraubensicherungen aus der HEICO-LOCK® Serie basieren auch die Reaktionsscheiben auf dem bewährten Keilsicherungsprinzip. Damit sorgt das 2-Scheiben-System für hochwirksamen Schutz der Schraubenverbindung vor dem selbsttätigen Losdrehen durch dynamische Belastungen (Vibrationen), wie sie häufig in Maschinen und Anlagen auftreten. Die Radialrippen auf den Außenseiten des Scheibenpaares prägen sich beim Anziehen der Schraube oder Mutter formschlüssig in das Werkstück sowie in den Schraubenkopf- bzw. Mutternauflagefläche ein. Gleichzeitig verhindern die innenliegenden, gegeneinander gerichteten Keilflächen eine durch Vibrationen und Stöße verursachte Losdrehbewegung der Schraube.
Kompatibel einsetzbar durch HEICO Dual-Sockets
HEICO-LOCK® Reaktionsscheiben sind mit zahlreichen Schraubermodellen bekannter Markenhersteller einsetzbar. In Kooperation mit den Herstellern produziert und vertreibt HEICO die zum jeweiligen Werkzeug passenden Dual-Stecknüsse.
Anwender können die Reaktionsscheiben schnell und einfach implementieren, da bereits vorhandene Drehmomentwerkzeuge auch weiterhin genutzt werden können.
HEICO-LOCK® Reaktionsscheiben ermöglichen die sichere, effiziente und präzise Montage großer Schraubenverbindungen mit Hochmomentschraubern ohne Reaktionsarme und mit zuverlässigem Schutz vor dem selbsttätigen Losdrehen.
Erfahren Sie mehr unter www.HEICO-GROUP.com.
