Für die Qualitätssicherung und Klassifizierung von Türdrückern ist die DIN EN 1906 die maßgebliche Prüfnorm. Sie legt mechanische und funktionale Anforderungen an Türdrücker und Türknäufe für den Einsatz in Wohn- und Objektbereichen fest – z. B. im Hinblick auf Dauerhaltbarkeit, Bruchsicherheit, Korrosionsbeständigkeit und mechanische Festigkeit.
Im Rahmen eines aktuellen Prüfprojekts wurden mit einer Universalprüfmaschine inspekt duo normgerechte Zugprüfungen von Türdrückergarnituren gemäß DIN EN 1906, Abschnitt 5.4 und 7.3.2 durchgeführt. Ziel dieser Prüfung ist die Bewertung der mechanischen Belastbarkeit von Drückern und ihrer Befestigungselemente – insbesondere unter Zugbeanspruchung.
Prüfablauf zur Prüfung von Türdrückern nach DIN EN 1906

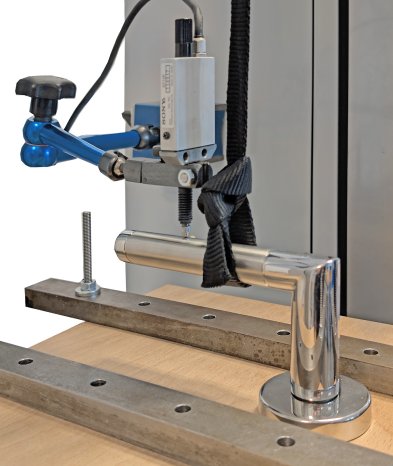

Die Versuchsanordnung folgt dabei den Vorgaben der Norm: Die Türdrückergarnitur wird auf einem Prüfblock befestigt und zunächst mit einer definierten Vorlast beaufschlagt. Anschließend erfolgt die Applikation einer stoßfreien Prüfkraft, senkrecht zur Oberfläche des Prüfblocks, in einem festgelegten Abstand von 50 mm zur Drehachse. Diese Belastung simuliert das reale Zugmoment bei intensiver mechanischer Beanspruchung.
Nach der Krafteinwirkung wird die bleibende Verformung der Türdrückerkomponenten gemessen. Hierfür wird ein präziser Messtaster mit einer Messgenauigkeit von 1,5 µm und einer Auflösung von 0,5 µm eingesetzt. Die Norm schreibt vor, dass keine Bauteile versagen dürfen und dass die Funktion der Drückergarnitur vollständig erhalten bleiben muss. Zudem darf die bleibende Verformung an einem 75 mm von der Drehachse entfernten Bezugspunkt nicht mehr als 2 mm betragen.
Dank präziser Prüfvorrichtungen, fein abgestimmter Kraftmesssysteme und der Softwaresteuerung über LabMaster konnte die Prüfung exakt nach Norm durchgeführt und dokumentiert werden.
