In Fertigungsumgebungen, in denen schwere Stäbe, Rohre, Zuschnitte, Profile o.ä. präzise vermessen werden müssen, trifft Robustheit auf Genauigkeit. Die Längenmessvorrichtung „schwer“ von Hegewald & Peschke ist ein digitales Messgerät, das speziell auf die Anforderungen der Industrie ausgelegt ist. Für Messaufgaben, bei denen ein Messschieber zu kurz und ein Maßband zu ungenau ist, bietet dieses Produkt eine effiziente und komfortable Alternative.

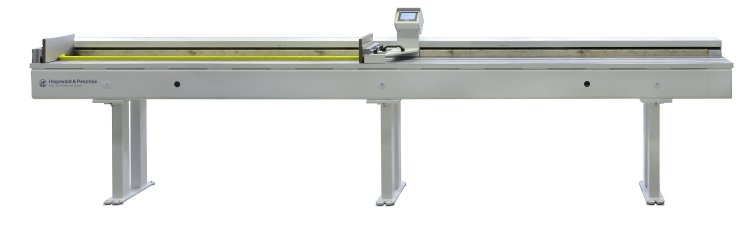

Die Vorrichtung bietet eine effektive Messlänge von 4 m (andere Längen auf Anfrage möglich) und kann sehr schwere Werkstücke aufnehmen. Das magnetinkrementale Messsystem erlaubt hochgenaue Messungen und bleibt dabei unempfindlich gegen Schmutz, Staub, Feuchtigkeit oder Öl. Die stabile Konstruktion, fest verschraubt am Boden, gewährleistet einen langlebigen und sicheren Einsatz selbst unter rauen Bedingungen.
Messsystem mit modularen Bauteilen

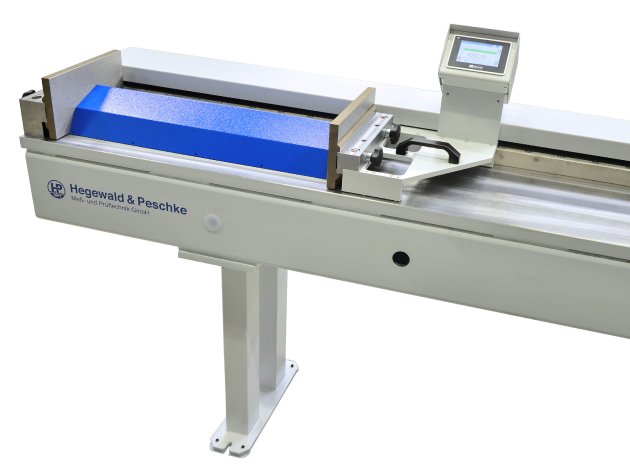

Grundlage der Längenmessvorrichtung bildet ein feinbearbeiteter Stahlträger mit stabilem Untergestell und integriertem Längsführungssystem. Die Prüflinge werden auf einer rund 25 cm breiten Auflage positioniert, die in ergonomischer Arbeitshöhe von 90 cm liegt. Zusätzlich lassen sich die Auflageflächen individuell an kunden- und werkstückspezifische Anforderungen anpassen.
Ein fester Messanschlag dient als Bezugspunkt für die Längenvermessung. Der bewegliche Messanschlag ist am handgeführten Messwagen angebracht, der sich spielfrei und verwindungssteif entlang einer wälzkörpergelagerten Präzisions-Linearführung bewegen lässt. Die Messanschläge sind als Wechselsystem ausgeführt, wodurch sich optionale Messbacken schnell austauschen lassen und die Vorrichtung flexibel an unterschiedliche Bauteilgeometrien angepasst werden kann.
Um eine lange Lebensdauer auch im rauen Werkstattbetrieb sicherzustellen, sind Führung, Messsystem und Anzeige durch robuste Schutzverkleidungen vor mechanischer Beschädigung geschützt.
Für die Bedienung stehen moderne Anzeige- und Steuerlösungen zur Verfügung, die eine präzise und gleichzeitig anwenderfreundliche Messwertaufnahme ermöglichen – von klassischen Digitalanzeigen bis hin zu komfortablen Touchdisplays mit Schnittstellenanbindung.
Flexible Lösungen für unterschiedliche Messaufgaben
Mit ihrer Kombination aus Stabilität, Präzision und Bedienkomfort bietet die „schwere“ Längenmessvorrichtung ein zuverlässiges Werkzeug für industrielle Längenmessungen in anspruchsvoller Umgebung.
Neben der Baureihe „schwer“ umfasst das Portfolio von Hegewald & Peschke weitere Längenmessvorrichtungen, die speziell auf unterschiedliche Bauteilgeometrien und Messaufgaben ausgelegt sind. Dank eines flexiblen Baukastensystems lassen sich aus einer Grundvorrichtung, geeignetem Messzubehör und einer passenden Anzeige maßgeschneiderte Lösungen konfigurieren. Durch die vielfältigen Optionen zur Auflage und Antastung von Werkstücken sowie die Anpassung an verschiedene Längen- und Gewichtsklassen bieten die Systeme ein hohes Maß an Flexibilität in der Längenmessung.
