QuickSurface hilft, aus einem unhandlichen Scan in kurzer Zeit ein sauberes, leicht editierbares CAD-Modell zu machen – und zwar so, dass Genauigkeit, Datenmenge und Geometrie-Logik stimmen.
Einsatzgebiete:
Ersatzteilfertigung & Nachbau, Produktverbesserung & Re-Design, Qualitätskontrolle, Werkzeug- und Formenbau, Design & Freiformflächen, Medizintechnik & Prothetik, Denkmalpflege & Restaurierung.

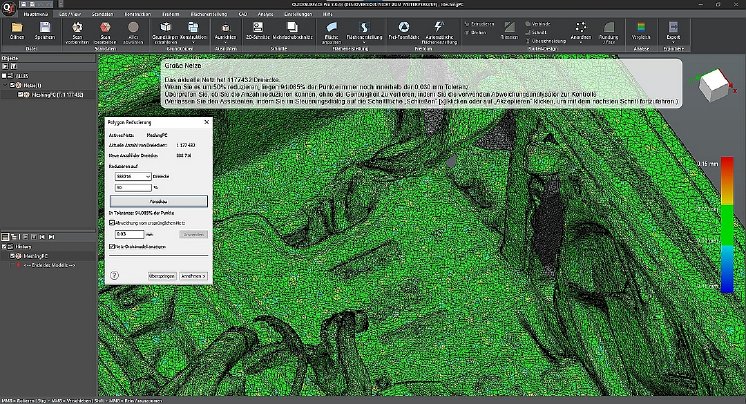

Quicksurface kann bei der Flächenrückführung eine Menge Arbeit abnehmen, weil es genau für diesen Zweck entwickelt wurde – es schließt die Lücke zwischen einem 3D-Scan (Mesh/Punktwolke) und einem sauberen, parametrischen CAD-Modell.
Hier die wichtigsten Punkte, wie es helfen kann:
Checkliste – Flächenrückführung mit QUICKSURFACE
1. Vorbereitung
[ ] Mesh laden (z. Bsp. STL, OBJ, PLY).
[ ] Mesh säubern: unnötige Teile löschen, Löcher füllen, Rauschen filtern.
[ ] Ausrichten: Automatisch oder manuell im Koordinatensystem positionieren. Falls möglich Symmetrieachsen definieren.
2. Geometrieerkennung
[ ] Mit Grundkörpern analytische Flächen erkennen (Ebene, Zylinder, Kugel, Kegel).
[ ] Fläche anpassen nutzen, um präzise Flächen aus dem Scan zu extrahieren.
[ ] Symmetrien und Wiederholungen direkt im CAD-Baum duplizieren.
3. Freiformflächen
[ ] Freiformfläche oder Automatische Flächenerstellung Werkzeuge nur für organische Bereiche verwenden.
[ ] Netz der Flächen-Patches logisch planen (möglichst große, zusammenhängende Flächen).
[ ] G1/G2-Kontinuität in den Optionen aktivieren, wo Übergänge glatt sein müssen.
4. Kontrolle & Genauigkeit
[ ] Mit Vergleich (Farbkarte) prüfen – Toleranzgrenzen einhalten.
[ ] Überflüssige Kontrollpunkte entfernen (Datenmenge reduzieren).
5. Abschluss
[ ] Parametrische Beziehungen im History Tree prüfen (Maße, Bezüge).
[ ] Export in STEP/IGES oder nach SolidWorks oder Inventor.
[ ] Projektdatei (.qsf) sichern + Toleranzwerte dokumentieren.
Benutzerfreundlichkeit - Intuitive Benutzeroberfläche ermöglicht schnelle Einarbeitung.
Kosten-Nutzen-Verhältnis - Quicksurface ist im Vergleich zu anderen High-End-Flächenrückführungstools deutlich günstiger, es gibt keine versteckte Kosten für Add-Ons.
Parametrische Modellierung- Quicksurface bietet hybride Modellierung und gewährleistet Flexibilität.
Leistungsstarke Funktionen für Freiformflächen - Live-Analyse und NURBS Flächen.
Budgetfreundliche Lösungen
3D Scanner sind mittlerweile erschwinglich geworden - QUICKSURFACE, die erforderliche Software für die Flächenrückführung, ist es auch. Diese professionellen Lösungen gehen dabei keine Kompromisse ein, um optimale Ergebnisse zu erzielen.
Einstieg in das Reverse-Engineering leicht gemacht
Eine intuitive Benutzeroberfläche und durchdachte Funktionen ermöglichen es, schnell optimale Ergebnisse zu erzielen ohne spezielle Kenntnisse und lange Schulungen vorauszusetzen.
Quicksurface bietet ein ausgewogenes Verhältnis zwischen Benutzerfreundlichkeit, Funktionalität und Kosten. Es ist besonders geeignet für KMUs, die eine effiziente und erschwingliche Lösung für die Flächenrückführung suchen, ohne Kompromisse bei der Qualität der Ergebnisse einzugehen. Die Software ist eine ideale Wahl, um schnell und präzise CAD-Modelle aus 3D-Scans zu erstellen.
Quicksurface hat zufriedene Kunden aus unterschiedlichsten Bereichen wie Automobil-, Luft- und Raumfahrttechnik, Industriedesign, Mode-, Schmuck- und Spielwarenindustrie.
Weitere Informationen zu QUICKSURFACE finden Sie hier: Mehr Infos
Allgemeine Informationen zu Reverse Engineering finden Sie hier: Mehr Infos
Preisanfrage QUICKSURFACE: Preisanfrage
Testen Sie die aktuelle Version QUICKSURFACE Pro oder QUICKSURFACE Lite und lassen Sie sich von der Leistungsfähigkeit überzeugen: Download
