Die EXLink MB409A5 Adapterkarte wurde entwickelt, um PCIe Gen5 x8 Slots mit Unterstützung für Lane Bifurcation mit der nächsten Generation der MCIO 8i (SFF-TA-1016) Konnektivität zu verbinden. Sie bietet eine Gesamtbandbreite von bis zu 256 Gbps für Hochgeschwindigkeits NVMe Signalübertragung in anspruchsvollen Speicheranwendungen.
Durch die Integration eines PCIe Redrivers und einer optimierten Signalkonditionierung ermöglicht der MB409A5 Systemdesignern und Integratoren den flexiblen Einsatz von MCIO basierten NVMe Lösungen, selbst auf Plattformen mit längeren Leiterbahnen oder Kabelverbindungen.
Entwickelt für flexible PCIe Gen5 Architektur
Mit einer PCIe 5.0 x8 Schnittstelle wurde der MB409A5 für Mainboards entwickelt, die Lane Bifurcation (x4 / x4) unterstützen. Wenn diese Funktion aktiviert ist, kann die PCIe x8 Schnittstelle über MCIO Konnektivität in zwei unabhängige x4 NVMe Verbindungen aufgeteilt werden und unterstützt bis zu zwei NVMe SSDs über kompatible Kabel.
Wenn das Mainboard keine PCIe Bifurcation Unterstützung bietet, wird möglicherweise nur eine einzelne NVMe SSD erkannt.
Einfache Möglichkeit zur Erweiterung von Hochgeschwindigkeits NVMe Speicher
Der EXLink MB409A5 bietet eine saubere und skalierbare Lösung zur Erweiterung von PCIe Gen5 NVMe Speicher über MCIO basierte Konnektivität. *In Kombination mit ICY DOCKs ToughArmor MB601V5K-B und dem MB413L-B MCIO 8i zu Dual MCIO 4i Kabel können Systemintegratoren problemlos zwei frontseitig zugängliche U.2 / U.3 PCIe Gen5 NVMe SSD Schächte über einen einzelnen PCIe x8 Slot konfigurieren.
Diese Konfiguration vereinfacht die Bereitstellung von NVMe mit hoher Dichte, ohne dass spezielle Backplanes erforderlich sind, und ist ideal für Server und Workstations, die wechselbare NVMe Speicherlösungen bei gleichzeitig gewährleisteter Signalintegrität und PCIe Gen5 Leistung benötigen.*
*Das Mainboard muss PCIe Bifurcation (x4 / x4) unterstützen
Stabile Hochgeschwindigkeitssignale durch integrierten Redriver aufrechterhalten

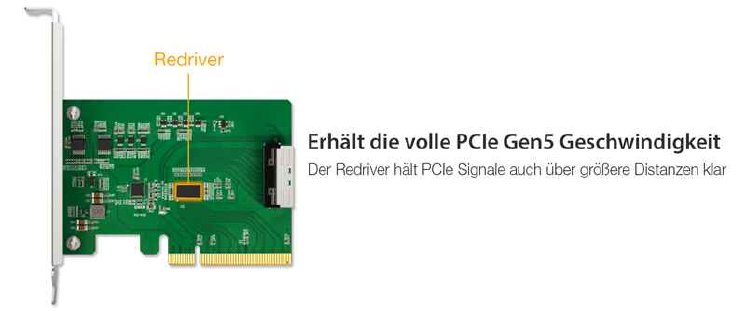

Mit steigenden PCIe Gen5 Datenraten wird die Signalintegrität zunehmend kritischer – insbesondere bei längeren PCB Leiterbahnen oder externen Kabeln. Der MB409A5 integriert einen PCIe Gen5 Redriver zur Signalentzerrung und -wiederherstellung und unterstützt eine stabile 32 GT/s Übertragung über vier PCIe Lanes.
Dieses Design ermöglicht es MCIO basierten NVMe Verbindungen, die volle PCIe Gen5 Leistung auch in komplexen Systemlayouts aufrechtzuerhalten, in denen direkte Verbindungen nicht realisierbar sind.
PCIe Clock Buffer und Sideband Signal Management
Zur Gewährleistung eines präzisen Timings zwischen verbundenen Geräten verfügt der MB409A5 über einen integrierten 100 MHz PCIe Clock Buffer, der eine stabile Synchronisierung über längere Routing Pfade unterstützt.
Zusätzlich verbessern gepufferte PERST#, WAKE# und CLKREQ# Signale die Systemstabilität und Reaktionsfähigkeit, wodurch sich der Adapter besonders für Enterprise Plattformen und Umgebungen mit Dauerbetrieb eignet.
Flexible Plattformkompatibilität

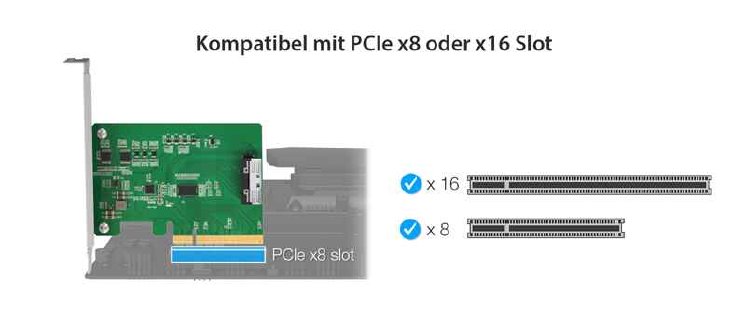

Der MB409A5 ist mit einer Vielzahl von PCIe Host Umgebungen kompatibel. Er unterstützt PCIe Gen2 bis Gen5 Slots und kann in physische x8 oder x16 PCIe Slots auf Mainboards installiert werden. Ohne Einschränkungen beim Betriebssystem eignet sich der Adapter ideal für Systemintegratoren, OEMs und Lösungsanbieter, die NVMe fähige Plattformen in unterschiedlichen Hardware und Softwareumgebungen entwickeln.
Vereinfachen Sie NVMe-Upgrades mit dem ICY DOCK-Auswahltool
NVMe-Speicherauswahl-Tool – ein interaktives Tool, das Ihnen hilft, kompatible Wechselrahmen, Kabel und Adapter basierend auf dem NVMe-Slottyp Ihres Systems und den Installationsanforderungen zu finden.
Ideal für Systemintegratoren und DIY-Anwender – es beseitigt jegliches Rätselraten beim Aufbau Ihrer optimalen herausnehmbaren NVMe-Speicherlösung.
Produktmerkmale
Durch die Integration eines PCIe Redrivers und einer optimierten Signalkonditionierung ermöglicht der MB409A5 Systemdesignern und Integratoren den flexiblen Einsatz von MCIO basierten NVMe Lösungen, selbst auf Plattformen mit längeren Leiterbahnen oder Kabelverbindungen.
Entwickelt für flexible PCIe Gen5 Architektur
Mit einer PCIe 5.0 x8 Schnittstelle wurde der MB409A5 für Mainboards entwickelt, die Lane Bifurcation (x4 / x4) unterstützen. Wenn diese Funktion aktiviert ist, kann die PCIe x8 Schnittstelle über MCIO Konnektivität in zwei unabhängige x4 NVMe Verbindungen aufgeteilt werden und unterstützt bis zu zwei NVMe SSDs über kompatible Kabel.
Wenn das Mainboard keine PCIe Bifurcation Unterstützung bietet, wird möglicherweise nur eine einzelne NVMe SSD erkannt.
Einfache Möglichkeit zur Erweiterung von Hochgeschwindigkeits NVMe Speicher

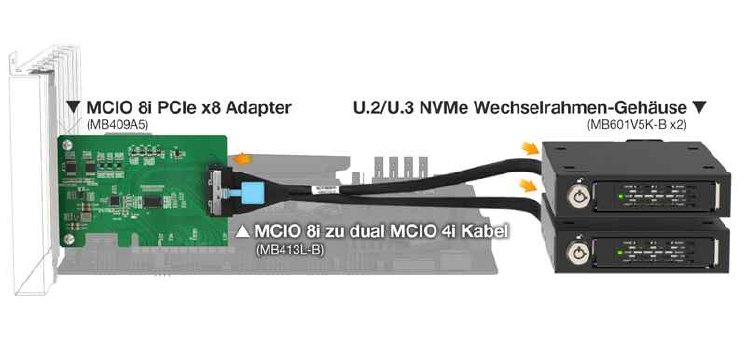

Der EXLink MB409A5 bietet eine saubere und skalierbare Lösung zur Erweiterung von PCIe Gen5 NVMe Speicher über MCIO basierte Konnektivität. *In Kombination mit ICY DOCKs ToughArmor MB601V5K-B und dem MB413L-B MCIO 8i zu Dual MCIO 4i Kabel können Systemintegratoren problemlos zwei frontseitig zugängliche U.2 / U.3 PCIe Gen5 NVMe SSD Schächte über einen einzelnen PCIe x8 Slot konfigurieren.
Diese Konfiguration vereinfacht die Bereitstellung von NVMe mit hoher Dichte, ohne dass spezielle Backplanes erforderlich sind, und ist ideal für Server und Workstations, die wechselbare NVMe Speicherlösungen bei gleichzeitig gewährleisteter Signalintegrität und PCIe Gen5 Leistung benötigen.*
*Das Mainboard muss PCIe Bifurcation (x4 / x4) unterstützen
Stabile Hochgeschwindigkeitssignale durch integrierten Redriver aufrechterhalten
Mit steigenden PCIe Gen5 Datenraten wird die Signalintegrität zunehmend kritischer – insbesondere bei längeren PCB Leiterbahnen oder externen Kabeln. Der MB409A5 integriert einen PCIe Gen5 Redriver zur Signalentzerrung und -wiederherstellung und unterstützt eine stabile 32 GT/s Übertragung über vier PCIe Lanes.
Dieses Design ermöglicht es MCIO basierten NVMe Verbindungen, die volle PCIe Gen5 Leistung auch in komplexen Systemlayouts aufrechtzuerhalten, in denen direkte Verbindungen nicht realisierbar sind.
PCIe Clock Buffer und Sideband Signal Management
Zur Gewährleistung eines präzisen Timings zwischen verbundenen Geräten verfügt der MB409A5 über einen integrierten 100 MHz PCIe Clock Buffer, der eine stabile Synchronisierung über längere Routing Pfade unterstützt.
Zusätzlich verbessern gepufferte PERST#, WAKE# und CLKREQ# Signale die Systemstabilität und Reaktionsfähigkeit, wodurch sich der Adapter besonders für Enterprise Plattformen und Umgebungen mit Dauerbetrieb eignet.
Flexible Plattformkompatibilität
Der MB409A5 ist mit einer Vielzahl von PCIe Host Umgebungen kompatibel. Er unterstützt PCIe Gen2 bis Gen5 Slots und kann in physische x8 oder x16 PCIe Slots auf Mainboards installiert werden. Ohne Einschränkungen beim Betriebssystem eignet sich der Adapter ideal für Systemintegratoren, OEMs und Lösungsanbieter, die NVMe fähige Plattformen in unterschiedlichen Hardware und Softwareumgebungen entwickeln.
Vereinfachen Sie NVMe-Upgrades mit dem ICY DOCK-Auswahltool
NVMe-Speicherauswahl-Tool – ein interaktives Tool, das Ihnen hilft, kompatible Wechselrahmen, Kabel und Adapter basierend auf dem NVMe-Slottyp Ihres Systems und den Installationsanforderungen zu finden.
Ideal für Systemintegratoren und DIY-Anwender – es beseitigt jegliches Rätselraten beim Aufbau Ihrer optimalen herausnehmbaren NVMe-Speicherlösung.
Produktmerkmale
- PCIe 5.0 x8 Schnittstelle mit bis zu 256 Gbps Gesamtbandbreite
- MCIO 8i (SFF-TA-1016) Anschluss für Hochgeschwindigkeits NVMe Signalübertragung
- Unterstützt PCIe Lane Bifurcation für Dual x4 NVMe Konfigurationen
- Integrierter PCIe Redriver zur Verbesserung der Signalintegrität bei längeren Leiterbahnen und Kabeln
- 100 MHz PCIe Clock Buffer für stabiles Enterprise Timing
- Validierte Kompatibilität mit ICY DOCK NVMe Wechselrahmen und Kabeln
- Universelle PCIe Slot Unterstützung: PCIe 2.0 / 3.0 / 4.0 / 5.0
- Full-Height Slotblende, CE/UKCA/RoHS/REACH konform
- Ideal für Server- und Workstation Plattformen mit PCIe Gen5 Architektur
- Erfordert Mainboard PCIe Bifurcation (x4, x4) für den Zugriff auf zwei SSDs
(Diese Adapterkarte selbst führt keine Bifurcation durch) - 2 Jahre eingeschränkte Garantie
