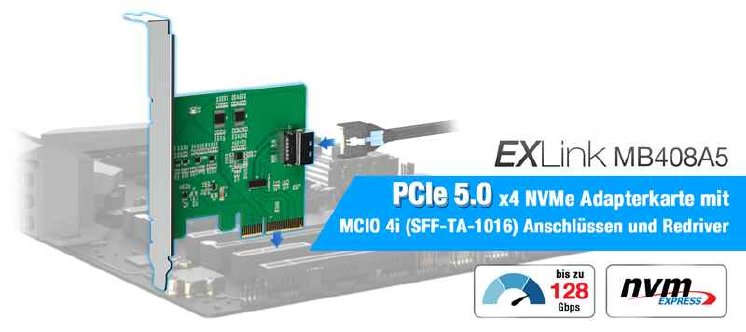

Die EXLink MB408A5 Adapterkarte wurde entwickelt, um Standard-PCIe (x4) Slots mit der MCIO 4i (SFF-TA-1016) Schnittstelle der nächsten Generation zu verbinden und eine Hochgeschwindigkeits PCIe Gen5 NVMe Signalübertragung für anspruchsvolle Speicheranwendungen zu ermöglichen.
Durch die Integration eines PCIe Redrivers und einer umfassenden Signalpufferung ermöglicht das MB408A5 Systemdesignern und Integratoren die Implementierung MCIO-basierter NVMe Lösungen mit größerer Flexibilität – selbst auf Plattformen mit längeren Leiterbahnen oder Kabelverbindungen.
Optimierte PCIe Gen5 x4 Konnektivität für NVMe Speicher
Mit einer PCIe Gen5 x4 Schnittstelle mit bis zu 128 Gbps Gesamtbandbreite wurde das EXLink MB408A5 entwickelt, um eine Hochgeschwindigkeits-NVMe Konnektivität über MCIO 4i (SFF-TA-1016) Verkabelung bereitzustellen. Dieser Adapter bietet eine praxisorientierte Lösung für Plattformen mit PCIe Gen5 Architektur und ermöglicht es Systemintegratoren, PCIe Signale über die standardmäßigen Leiterbahngrenzen des Mainboards hinaus zu erweitern, während eine zuverlässige NVMe Performance in Server- und Workstation-Umgebungen gewährleistet bleibt.
Stabile Hochgeschwindigkeitssignale mit integriertem Redriver
Mit steigenden PCIe Gen5 Datenraten wird die Signalintegrität zunehmend kritisch – insbesondere bei längeren PCB Leiterbahnen oder externen Kabeln. Das MB408A5 integriert einen PCIe Gen5 Redriver zur Signalentzerrung und -wiederherstellung und unterstützt so eine stabile 32 GT/s Übertragung über vier PCIe Lanes.
Dieses Design ermöglicht es MCIO-basierten NVMe Verbindungen, die volle PCIe Gen5 Leistung aufrechtzuerhalten, selbst in komplexen Systemlayouts, in denen direkte Verbindungen nicht realisierbar sind.
PCIe Taktpuffer & Sideband Signalmanagement
Zur Gewährleistung einer präzisen Taktung zwischen verbundenen Geräten verfügt das MB408A5 über einen integrierten 100MHz PCIe Taktpuffer, der eine stabile Synchronisierung über erweiterte Signalwege unterstützt.
Zusätzlich verbessern gepufferte PERST#, WAKE# und CLKREQ# Signale die Systemstabilität und Reaktionsfähigkeit, wodurch sich der Adapter ideal für Enterprise Plattformen und Umgebungen mit Dauerbetrieb eignet.
Validierte Kompatibilität & professionelle Integrationsunterstützung
Das EXLink MB408A5 wurde als universeller MCIO Host Adapter entwickelt und unterstützt eine Vielzahl MCIO-basierter NVMe Speicherlösungen auf Server- und Workstation-Plattformen.
Neben seiner breiten Kompatibilität wurde das MB408A5 mit ICY DOCK MCIO-basierten NVMe Wechselrahmen und Kabeln validiert. Diese Validierung reduziert den Bedarf an zusätzlichen Kompatibilitätstests während der Systemintegration und verkürzt die Implementierungszeit sowie das Integrationsrisiko für Systemintegratoren.
Mit der Wahl eines validierten ICY DOCK Host Adapters profitieren Kunden zudem vom technischen Know-how und Produktsupport von ICY DOCK und erhalten eine zuverlässige sowie professionell unterstützte Lösung für Hochgeschwindigkeits NVMe Speicher mit Wechselmedien.
Flexible Plattformkompatibilität
Das MB408A5 ist mit einer Vielzahl von PCIe Host-Umgebungen kompatibel. Es unterstützt PCIe Gen2 bis Gen5 Slots und kann in x4, x8 oder x16 physische PCIe Slots auf Mainboards installiert werden. Ohne Einschränkungen hinsichtlich des Betriebssystems eignet sich der Adapter ideal für Systemintegratoren, OEMs und Lösungsanbieter, die NVMe-fähige Plattformen in unterschiedlichen Hardware- und Softwareumgebungen entwickeln.
Ideale Anwendungen
Das EXLink MB408A5 eignet sich ideal für:
NVMe-Speicherauswahl-Tool – ein interaktives Tool, das Ihnen hilft, kompatible Wechselrahmen, Kabel und Adapter basierend auf dem NVMe-Slottyp Ihres Systems und den Installationsanforderungen zu finden.
Ideal für Systemintegratoren und DIY-Anwender – es beseitigt jegliches Rätselraten beim Aufbau Ihrer optimalen herausnehmbaren NVMe-Speicherlösung.
Produktmerkmale
Produktseite
Durch die Integration eines PCIe Redrivers und einer umfassenden Signalpufferung ermöglicht das MB408A5 Systemdesignern und Integratoren die Implementierung MCIO-basierter NVMe Lösungen mit größerer Flexibilität – selbst auf Plattformen mit längeren Leiterbahnen oder Kabelverbindungen.
Optimierte PCIe Gen5 x4 Konnektivität für NVMe Speicher
Mit einer PCIe Gen5 x4 Schnittstelle mit bis zu 128 Gbps Gesamtbandbreite wurde das EXLink MB408A5 entwickelt, um eine Hochgeschwindigkeits-NVMe Konnektivität über MCIO 4i (SFF-TA-1016) Verkabelung bereitzustellen. Dieser Adapter bietet eine praxisorientierte Lösung für Plattformen mit PCIe Gen5 Architektur und ermöglicht es Systemintegratoren, PCIe Signale über die standardmäßigen Leiterbahngrenzen des Mainboards hinaus zu erweitern, während eine zuverlässige NVMe Performance in Server- und Workstation-Umgebungen gewährleistet bleibt.
Stabile Hochgeschwindigkeitssignale mit integriertem Redriver
Mit steigenden PCIe Gen5 Datenraten wird die Signalintegrität zunehmend kritisch – insbesondere bei längeren PCB Leiterbahnen oder externen Kabeln. Das MB408A5 integriert einen PCIe Gen5 Redriver zur Signalentzerrung und -wiederherstellung und unterstützt so eine stabile 32 GT/s Übertragung über vier PCIe Lanes.
Dieses Design ermöglicht es MCIO-basierten NVMe Verbindungen, die volle PCIe Gen5 Leistung aufrechtzuerhalten, selbst in komplexen Systemlayouts, in denen direkte Verbindungen nicht realisierbar sind.
PCIe Taktpuffer & Sideband Signalmanagement
Zur Gewährleistung einer präzisen Taktung zwischen verbundenen Geräten verfügt das MB408A5 über einen integrierten 100MHz PCIe Taktpuffer, der eine stabile Synchronisierung über erweiterte Signalwege unterstützt.
Zusätzlich verbessern gepufferte PERST#, WAKE# und CLKREQ# Signale die Systemstabilität und Reaktionsfähigkeit, wodurch sich der Adapter ideal für Enterprise Plattformen und Umgebungen mit Dauerbetrieb eignet.
Validierte Kompatibilität & professionelle Integrationsunterstützung
Das EXLink MB408A5 wurde als universeller MCIO Host Adapter entwickelt und unterstützt eine Vielzahl MCIO-basierter NVMe Speicherlösungen auf Server- und Workstation-Plattformen.
Neben seiner breiten Kompatibilität wurde das MB408A5 mit ICY DOCK MCIO-basierten NVMe Wechselrahmen und Kabeln validiert. Diese Validierung reduziert den Bedarf an zusätzlichen Kompatibilitätstests während der Systemintegration und verkürzt die Implementierungszeit sowie das Integrationsrisiko für Systemintegratoren.
Mit der Wahl eines validierten ICY DOCK Host Adapters profitieren Kunden zudem vom technischen Know-how und Produktsupport von ICY DOCK und erhalten eine zuverlässige sowie professionell unterstützte Lösung für Hochgeschwindigkeits NVMe Speicher mit Wechselmedien.
Flexible Plattformkompatibilität
Das MB408A5 ist mit einer Vielzahl von PCIe Host-Umgebungen kompatibel. Es unterstützt PCIe Gen2 bis Gen5 Slots und kann in x4, x8 oder x16 physische PCIe Slots auf Mainboards installiert werden. Ohne Einschränkungen hinsichtlich des Betriebssystems eignet sich der Adapter ideal für Systemintegratoren, OEMs und Lösungsanbieter, die NVMe-fähige Plattformen in unterschiedlichen Hardware- und Softwareumgebungen entwickeln.
Ideale Anwendungen
Das EXLink MB408A5 eignet sich ideal für:
- PCIe Gen5 NVMe Speichererweiterung
- MCIO-basierte Speicherarchitekturen
- Server- und Workstation-Plattformen, die eine erweiterte PCIe Signalführung erfordern
- Systemvalidierung, Tests und Entwicklung von PCIe Gen5 Lösungen
NVMe-Speicherauswahl-Tool – ein interaktives Tool, das Ihnen hilft, kompatible Wechselrahmen, Kabel und Adapter basierend auf dem NVMe-Slottyp Ihres Systems und den Installationsanforderungen zu finden.
Ideal für Systemintegratoren und DIY-Anwender – es beseitigt jegliches Rätselraten beim Aufbau Ihrer optimalen herausnehmbaren NVMe-Speicherlösung.
Produktmerkmale
- PCIe Gen5 x4 Schnittstelle mit bis zu 128 Gbps Gesamtbandbreite
- MCIO 4i (SFF-TA-1016) Anschluss für NVMe Speicher
- Integrierter PCIe Gen5 Redriver für erweiterte Signalreichweite
- Integrierter 100 MHz PCIe Taktpuffer für präzises Timing
- Gepufferte PERST#, WAKE# und CLKREQ# Sideband Signale
- Unterstützt PCIe 2.0 / 3.0 / 4.0 / 5.0 Slots (x4 / x8 / x16 physisch)
- Ideal für Server, Workstation und MCIO-basierte NVMe Speicherlösungen
- Validierte Kompatibilität mit ICY DOCK NVMe Wechselrahmen und Kabeln
- Full-Height Slotblende, CE/UKCA/RoHS/REACH-konform
- 2 Jahre eingeschränkte Garantie
