Kommt es zu einem Brand, entscheidet das schnelle Eingreifen der Feuerwehr über Leib, Leben und Schadensausmaß. Ist eine PV-Anlage in den Brand involviert, stellt die anstehende DC-Spannung eine große Gefahr für die Einsatzkräfte dar. Je schneller diese Gefahrenquelle beseitigt wird, desto eher können die Rettungs- und Löschmaßnahmen beginnen.

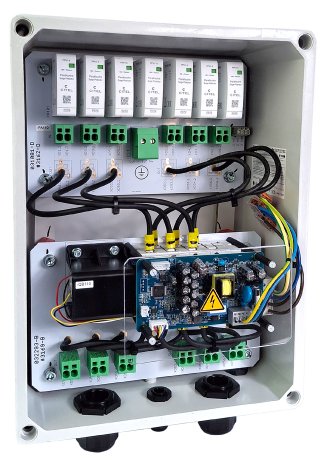

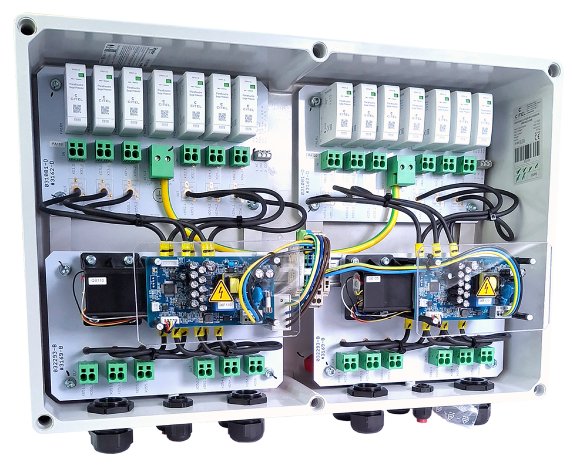

Mit dem FWS 3 und FWS 6 stellt CITEL umfassende Sicherheitslösungen vor, die eine schnelle und sichere Abschaltung von Photovoltaikanlagen bis 1.000 VDC ermöglichen. Diese spezialisierten Generatoranschlusskästen wurden für Anlagen mit drei und sechs MPP-Trackern konzipiert und überzeugen durch ihr Rundum-Schutzkonzept.
Dreifacher Schutz: Technik und Mensch im Fokus
Im Brandfall hat die Unterbrechung des durch die Solarpaneele erzeugten DC-Stromzuflusses oberste Priorität. Diese Aufgabe erfüllen die FWS-Anschlusskästen von CITEL durch eine integrierte motorbasierte Trennung der DC-Zuleitung.
Weiterhin bieten der FWS 3 und der FWS 6 den Überspannungsschutz klassischer Generatoranschlusskästen: Ebenfalls integrierte Ableiter vom Typ 1+2 sichern DC-seitig angeschlossene Wechselrichter gegen Überspannungen ab. Die eingesetzten Modelle der PPV-Serie leiten pro Pol einen Blitzstoßstrom (Iimp) von 5 kA ab und reduzieren Überspannungen auf einen Schutzpegel (Up) von 2,2 kV.
Die Überspannungsexperten von CITEL denken mit ihren Produkten allerdings noch einen entscheidenden Schritt weiter:
Um zu sicherzustellen, dass die motorbasierte Trennung im Ernstfall stets funktionsfähig ist, sichert CITEL die Spannungsversorgung des Motors und seiner Schaltung mit einem zusätzlich integrierten Überspannungsableiter vom Typ 2+3 ab. Der verwendete MLPX leitet maximal 10 kA ab (Imax) und begrenzt Überspannungen auf einen Schutzpegel (Up) von 1,5 kV.
So ist sichergestellt, dass die motorbasierte Trennung der FWS-Kästen nicht durch AC-seitige Überspannungen beschädigt werden kann. Die DC-Zuleitung kann somit jederzeit zuverlässig getrennt und wieder verbunden werden. Die Ansteuerung der FWS-Kästen erfolgt dabei durch einen beliebigen Schalter, der für die Einsatzkräfte gut erreichbar installiert sein sollte.
Kombinierter Überspannungsschutz für maximale Sicherheit
Durch diese dreifache Sicherheitskombination sind die FWS-Kästen von CITEL ausfallsicher, sie schützen Einsatzkräfte und ermöglichen der Feuerwehr ein schnelleres Einschreiten im Notfall – also eine Begrenzung des Brandschadens.
Das Gehäuse der Anschlusskästen aus UV-beständigem Polycarbonat entspricht der Schutzart IP65 und ist damit auch für die Installation im ungeschützten Außenbereich oder in industriellen Umgebungen geeignet.
Effiziente Installation für Fachbetriebe
Federkraftklemmen (0,5 bis 16 mm²) reduzieren den Installationsaufwand für Elektroinstallateure erheblich, während gleichzeitig dauerhaft wartungsfreie Verbindungen gewährleistet sind. Die Geräte sind normkonform nach EN 61439-2 und IEC 60364-7-712 gefertigt.
Fachplaner und Installateure finden weiterführende technische Spezifikationen und Zertifikate unter https://citel.de und https://citel.de/...
