Mit den Messkarten PCIe-1803, PCIe-1805 und PCIe-1824 stellt Ihnen AMC eine Auswahl an analogen Eingangs- und Ausgangskarten für aktuelle PCIe Rechnersysteme aus dem Lieferprogramm vor.
PCIe-1803 Analog-Eingangskarte zur Messung von Beschleunigung/Schall
Bei der PCIe-1803 von Advantech handelt es sich um eine 24-Bit Datenerfassungs-PCIe -Karte mit hoher Genauigkeit, die speziell für Anwendungen mit Schall und Vibration entwickelt wurde. Die Karte verfügt über integrierte 2-mA-Erregerströme für IEPE-Sensoren, wie Beschleunigungsmesser und Mikrofone.
Die PCIe-1805 ist eine hochauflösende PCIe-Karte mit Analogeingang und hoher Kanalzahl. Sie bietet 32 Kanäle für die multigeplexte Spannungs-/ Strommessung, eine Abtastrate von bis zu 1 MS/s und einen analogen Ausgang mit 16-Bit-Auflösung bei geringer Verzerrung und Rauschleistung. Die PCIE-1805 verfügt zudem über eine Vielzahl an Eingangsbereichen und deckt sowohl die Spannungs- als auch die Strommessung ab.
Bei der PCIe-1824 handelt es sich um Mehrkanal-Analogkarten für den PCIe-Bus, bei denen jeder analoge Ausgangskanal mit einem 16-Bit DAC ausgestattet ist. Optional verfügen die Karten über Spannungs-, Stromausgang und einen Board-ID-Schalter. Die PCIe-1824-Serie ist eine ideale Lösung für industrielle Anwendungen, bei denen mehrere analoge Ausgangskanäle erforderlich sind.

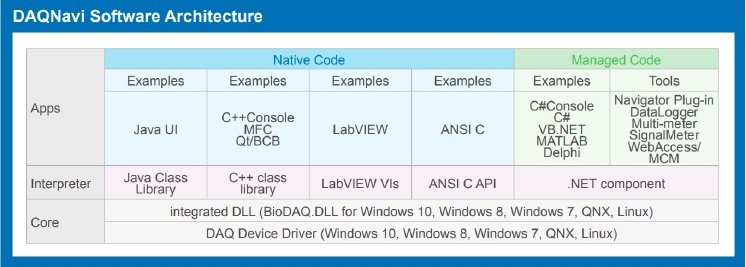

Diese Karten können mit dem DAQnavi Treibersystem unter den aktuellen Betriebssystemen Windows 11, Windows 10 sowie Linux eingesetzt werden. Zusätzlich kann man mit Hilfe der DAQNavi SDK-Bibliothek Benutzeranwendungen unter C++, .Net und NI LabVIEW, etc. erstellen, unter Verwendung der mitgelieferten Beispiele.
Zur Visualisierung und Aufzeichnung der Daten steht dem Anwender die dazugehörige und kostenfreie Software „DAQNavi – Datalogger“ zur Verfügung.
Industrie-PC oder Embedded PC mit PCIe-Slots
AMC als Systemintegrator bietet Ihnen den dazu benötigten Industrie PC oder Embedded IPC um das Komplettpaket abzurunden - natürlich können wir auch einen entsprechenden lüfterlosen PC oder einen 19“ Rack-IPC mit Wunschausstattung anbieten und Ready-to-Run liefern.
Sie interessieren sich für die neuen Analog-Karten der PCie-1800 Serie? Dann kontaktieren Sie uns per E-Mail oder Telefon und lassen Sie sich beraten!
[Messkarten zur Messung Beschleunigung, Schall, Spannung, Strom - AMC]
PCIe-1803 Analog-Eingangskarte zur Messung von Beschleunigung/Schall
Bei der PCIe-1803 von Advantech handelt es sich um eine 24-Bit Datenerfassungs-PCIe -Karte mit hoher Genauigkeit, die speziell für Anwendungen mit Schall und Vibration entwickelt wurde. Die Karte verfügt über integrierte 2-mA-Erregerströme für IEPE-Sensoren, wie Beschleunigungsmesser und Mikrofone.
- 8 gleichzeitig abgetastete Analogeingänge mit bis zu 128 kS / s
- ADCs mit 24-Bit-Auflösung mit einer harmonischen Gesamtverzerrung von -102 dB plus Rauschen (THD + N)
- Breiter Eingangsbereich von ± 1 ~ 10 V.
- Eingebauter Anti-Aliasing-Filter
- Geringer Stromverbrauch
- Software-wählbare AC / DC-Kopplung
- Vollautomatische Kalibrierung
- Synchronisation mehrerer Karten
- Integrierte Software für lesbare Open-Short-Anzeige
Die PCIe-1805 ist eine hochauflösende PCIe-Karte mit Analogeingang und hoher Kanalzahl. Sie bietet 32 Kanäle für die multigeplexte Spannungs-/ Strommessung, eine Abtastrate von bis zu 1 MS/s und einen analogen Ausgang mit 16-Bit-Auflösung bei geringer Verzerrung und Rauschleistung. Die PCIE-1805 verfügt zudem über eine Vielzahl an Eingangsbereichen und deckt sowohl die Spannungs- als auch die Strommessung ab.
- 32-Kanal-Single-Ended- oder 16-Kanal-Differential oder eine Kombination aus Analogeingang
- 16-Bit-A / D-Wandler mit einer Abtastrate von bis zu 1 MHz
- Automatische Kalibrierung
- Strommessung 0-20mA oder 4-20mA
- Unterstützt digitale und analoge Trigger
- Mehrkartensynchronisation möglich
Bei der PCIe-1824 handelt es sich um Mehrkanal-Analogkarten für den PCIe-Bus, bei denen jeder analoge Ausgangskanal mit einem 16-Bit DAC ausgestattet ist. Optional verfügen die Karten über Spannungs-, Stromausgang und einen Board-ID-Schalter. Die PCIe-1824-Serie ist eine ideale Lösung für industrielle Anwendungen, bei denen mehrere analoge Ausgangskanäle erforderlich sind.
- 32 analoge Ausgangskanäle mit hoher Dichte
- Flexibler Ausgangsbereich: ± 10 V, 0 ~ 20 mA und 4 ~ 20 mA
- Synchronisierte Ausgabefunktion
- Beibehaltung der Ausgabewerte bei Zurücksetzung des Systems
- Hoher ESD-Schutz (2.000 VDC)
- Karten-ID-Schalter
Diese Karten können mit dem DAQnavi Treibersystem unter den aktuellen Betriebssystemen Windows 11, Windows 10 sowie Linux eingesetzt werden. Zusätzlich kann man mit Hilfe der DAQNavi SDK-Bibliothek Benutzeranwendungen unter C++, .Net und NI LabVIEW, etc. erstellen, unter Verwendung der mitgelieferten Beispiele.
Zur Visualisierung und Aufzeichnung der Daten steht dem Anwender die dazugehörige und kostenfreie Software „DAQNavi – Datalogger“ zur Verfügung.
Industrie-PC oder Embedded PC mit PCIe-Slots
AMC als Systemintegrator bietet Ihnen den dazu benötigten Industrie PC oder Embedded IPC um das Komplettpaket abzurunden - natürlich können wir auch einen entsprechenden lüfterlosen PC oder einen 19“ Rack-IPC mit Wunschausstattung anbieten und Ready-to-Run liefern.
Sie interessieren sich für die neuen Analog-Karten der PCie-1800 Serie? Dann kontaktieren Sie uns per E-Mail oder Telefon und lassen Sie sich beraten!
