Mit den Panel-Messgeräten ITP15-M und ITP17 von akYtec lassen sich Informationen zur Prozesssteuerung leicht verständlich darstellen. Je nach Ausführung unterstützen sie entweder eine rasche visuelle Zustandsbeurteilung mittels hinterleuchteter Skala oder eine numerisch exakte Anzeige mit farbcodierter Statuskennzeichnung. Sie kommen auch im maritimen Bereich bei der Steuerung von Bordsystemen zum Einsatz, etwa zur Überwachung von Betriebsparametern sowie anderer technischer Prozesse.
An Bord eines Schiffs soll die Besatzung in der Lage sein, den Zustand technischer Anlagen innerhalb kurzer Zeiträume zu erkennen, ohne aufwendige Interpretationsprozesse oder komplexe Bedienstrukturen verstehen zu müssen. Fehlinterpretationen von Anzeigen können potenziell zu sicherheitsrelevanten Ereignissen führen, wie Anlagenüberlastung, thermische Störungen, Wassereintritt oder Einschränkungen der Manövrierfähigkeit.

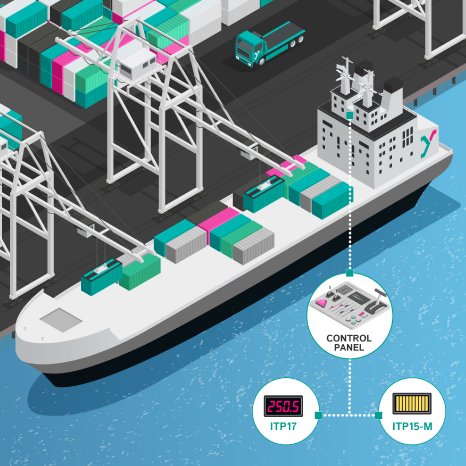

Hier helfen die Panel-Messgeräte von akYtec mit ihrer leicht verständlichen und gut sichtbaren Anzeige. In ein Bedienpult integriert, unterstützen sie die Besatzung dabei, Zustandsparameter rasch zu erfassen und Bedienfehler zu reduzieren. Auch kritische Werte und Systemzustände lassen sich dank der Farbcodierung der Anzeige in grün, gelb, rot schnell unterscheiden.
Ideal für Prozesssteuerung und Signalstärkenüberwachung
Sowohl das Universal-Anzeigegerät ITP17 als auch das Balkenanzeigegerät ITP15-M eignen sich ideal zur lokalen Anzeige und einfachen grenzwertbasierten Schaltung in Bedienfeldern für Temperatur, Füllstand, Druck, Feuchtigkeit und ähnlicher Prozesssignale. Typische Anwendungen finden sich überall dort, wo ein kompaktes Bedienfeld-Display mit konfigurierbaren Schwellenwerten ausreichend ist. In Bordsystemen von Schiffen können sie z.B. zur Überwachung der Ballastwasserregelung, von Kühl- und Lüftungssytemen, der Energieversorgung und Antriebsanlagen oder der Schiffsboiler und Dampfsysteme verwendet werden.
Beide Geräte passen in eine Standard-Aussparung von Ø 22,5 mm (z. B. Drucktasterlöcher) und haben eine Frontgröße von 48 × 26 mm (Gesamtgröße ca. 48 × 26 × 72 mm). Die Front entspricht IP65, die Rückseite IP20. Betriebstemperatur: –40 bis +60 °C. Die Konfiguration erfolgt über Micro-USB mit der kostenfreien Software akYtec Tool Pro.
ITP15-M – dreifarbige Balkenanzeige
Das ITP15-M verwendet eine 10-Segment-Balkenanzeige zur Darstellung von 0…100 % mit programmierbaren Farbzonen (grün/gelb/rot) und optionalem Blinken bei Alarmen. Es verfügt außerdem über einen Transistorausgang (NPN) für Ein-/Aus-Funktionen (bis zu 200 mA, 42 VDC). Der Eingang ist konfigurierbar für Strom (0–5 mA, 0(4)–20 mA), Spannung (0(2)–10 V, 0–1 V, –50…+50 mV) und RTDs/Thermoelemente. Versorgung: 24 VDC (10…30 VDC).
ITP17 – Dreifarbiges Universal-Anzeigegerät
Das ITP17 zeigt Messwerte auf einer 4-stelligen 7-Segment-Anzeige mit grüner/gelber/roter Anzeige an. Benutzer können Farbschwellenwerte und Alarmlogik einstellen; ein Transistorausgang (NPN) steht für einfaches Ein-/Ausschalten zur Verfügung (bis zu 200 mA, 42 VDC). Der Eingang ist konfigurierbar für Strom (0–5 mA, 0(4)–20 mA), Spannung (0(2)–10 V, 0–1 V, –50…+50 mV) und RTDs/Thermoelemente. Versorgung: 24 VDC (10…30 VDC).
