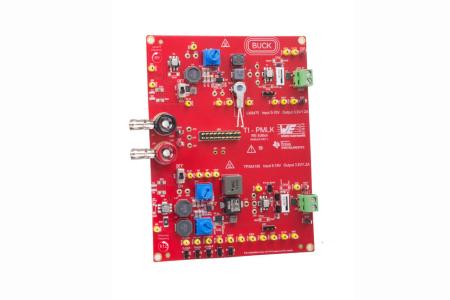

Mit dem Learning-Kit können sowohl Ingenieuere, als auch Studenten den Einfluss des Magnetismus auf die Leistung eines Schaltnetzteiles testen, womit sich die Entwicklung eines Produktes oder einer Anwendung erheblich beschleunigen läßt.
Die TI-PMLK-Learning-Kit Würth Elektronik Edition wurde in Zusammenarbeit mit Texas Instruments und Dr.Nicola Fermia von der Universität Salerno entwickelt.
Die Experimentierplatine kommt weltweit an technischen Hochschulen zum Einsatz.
Zur Überwachung der Temperatur an der Oberfläche des Elektronik-Boards fiel die Wahl auf den Sensor Typ ETP-RT-4-24-10K3A1B von Variohm EuroSensor. Bei dieser Bauform ist der Temperatursensor in einen Ringkabelschuh integriert, so dass der Wärmekontakt je nach Anwendung durch Klemmen mittels Schraube oder einfach durch einen speziellen, gut wärmeleitenden Kleber hergestellt werden kann. Mit diese einfachen und flexiblen Handhabung überzeugte der Variohm Temperaturfühler mit NTC-Widerstand.
Das Zusammenspiel aller Systemkomponenten steht bei dem Learning-Kit im Mittelpunkt. Ein weiteres Ziel der Anbieter ist, das Interesse bei den Studierenden für analoge Leistungselektronik zu fördern.
Was kann das Learning-Kit?
Beim TI-PMLK Learning Kit von Würth Elektronik geht es um die Bestimmung der optimalen Werte für Drosseln in einem Schaltnetzteil. Das Kit bietet unterschiedliche Drosseln, die einzeln ausgewählt, getestet und analysiert werden können. Es gilt herauszufinden, welche Art von Kern in Bezug auf Material und Größe bei der Entwicklung von Schaltnetzteilen für bestimmte Rahmenbedingungen am besten geeignet ist.
Darüber hinaus können sechs Induktivitäten ausgewählt werden, um die Wirkung verschiedener Induktionskernmaterialien, Induktivitätswerte und -größen zu vergleichen. Verschiedene Betriebsbedingungen sind einstellbar: Schaltfrequenz, EMV-Filter und Drossel-Umgebungstemperatur.
Unter der Platine stehen Widerstände zur Überhitzung der Drossel zur Verfügung, um die Auswirkungen des Temperaturanstiegs zu untersuchen. Um die Temperatur der Drossel ohne zusätzliche Ausrüstung zu überwachen, wird der Temperatursensor einfach auf die Wicklung geklebt.
Die Temperatur der Drosseln ist ein Maß für Leistungsverluste und damit ein Maß für die Qualität der elektronischen Schaltung. Mit dem Temperatursensor von Variohm ist es möglich die Temperatur der Drosseln einfach, zuverlässig und ohne besonderen Aufwand zu überwachen. Der ETP-RT verfügt über einen Temperaturbereich von -40°C und +125°C und bietet standradmäßig kundenspezifische Anpassungen. Höhere Temperaturbereiche sind auf Anfrage erhältlich.
