SKVTechnik hat den Informationsbereich zu Schallschutzkabinen für Seitenkanalverdichter umfassend überarbeitet. Die neue Seitenstruktur unterstützt Betreiber und Anlagenbauer dabei, neben der Geräuschminderung auch Wärmeabfuhr, Anschlussführung, Wartungszugang und Aufstellort frühzeitig zu berücksichtigen.
SKVTechnik informiert:
Seitenkanalverdichter erzeugen während des Betriebs Strömungs-, Motor- und Maschinengeräusche. Besonders in der Nähe von Arbeitsplätzen, Technikräumen oder geräuschempfindlichen Bereichen kann deshalb eine Verringerung des abgestrahlten Luftschalls erforderlich werden. Schallschutzkabinen setzen unmittelbar an der Maschine an. Für eine zuverlässige Lösung müssen jedoch deutlich mehr Kriterien als nur die Außenabmessungen des Verdichters betrachtet werden.
SKVTechnik hat deshalb die Landingpage „Schallschutzkabinen für Seitenkanalverdichter“ sowie die zugehörigen Informationsseiten neu aufgebaut und fachlich erweitert. Betreiber, Planer und Anlagenbauer erhalten dort einen strukturierten Überblick über die wesentlichen Gesichtspunkte, die bei Auswahl, Einbau und Betrieb einer Schallschutzkabine zu berücksichtigen sind.
Schallminderung und Wärmeabfuhr gemeinsam betrachten

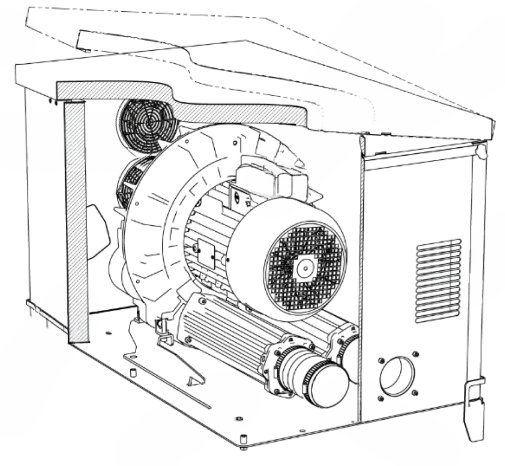

Schallschutzkabinen umschließen den Seitenkanalverdichter mit schallabsorbierenden beziehungsweise schalldämmenden Bauteilen. Dadurch kann ein Teil des von der Maschine abgestrahlten Luftschalls innerhalb der Kabine aufgenommen und die Übertragung in die Umgebung reduziert werden. Für die dokumentierten FPZ-Schallschutzkabinen gibt der Hersteller eine Geräuschreduzierung von bis zu 10 dB(A) an. Der tatsächlich erreichbare Wert ist von der Maschine, ihrem Betriebspunkt, den angeschlossenen Leitungen und der konkreten Einbausituation abhängig.
Gleichzeitig entsteht beim Betrieb des Seitenkanalverdichters Wärme. Diese darf sich innerhalb der Kabine nicht unkontrolliert anstauen. Belüftungsöffnungen und elektrische Axialventilatoren müssen die erwärmte Luft abführen können. Der Betrieb setzt deshalb einen funktionsfähigen Axialventilator sowie freie Zu- und Abluftwege voraus. Auch der erforderliche Freiraum um die Kabine muss bereits bei der Anlagenplanung berücksichtigt werden.
Modellbezogene Zuordnung statt Auswahl allein nach Außenmaßen
Bei FPZ-Seitenkanalverdichtern gelten die in der aktuellen Herstellerdokumentation aufgeführten Zuordnungen zwischen Verdichtermodell und Schallschutzkabine. Berücksichtigt werden dabei unter anderem Abmessungen, Befestigungspunkte, Wärmeentwicklung, Belüftung sowie Lage und Ausführung der Ansaug-, Druck- und Elektroanschlüsse.
Für Seitenkanalverdichter anderer Hersteller kann SKVTechnik anhand der vom Kunden bereitgestellten Maße und technischen Angaben eine unverbindliche räumliche Vorauswahl unterstützen. Eine technische Freigabe oder ausdrückliche Kompatibilitätsbestätigung ist damit nicht verbunden. Die endgültige Prüfung und Verantwortung für Auswahl, Einbau, Anschlussführung, Wärmeabfuhr und sicheren Betrieb verbleiben beim Kunden beziehungsweise beim ausführenden Anlagenbauer.
Acht Themenbereiche erleichtern die Vorbereitung
Die überarbeitete Informationsstruktur gliedert das Thema in acht Bereiche:

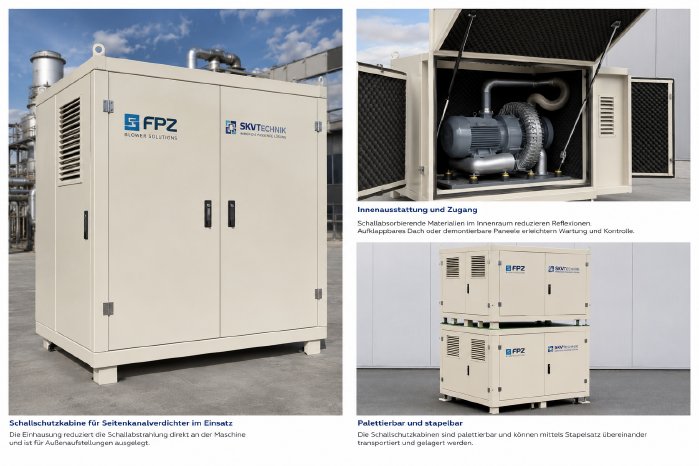

Unterschiedliche Bedingungen bei der Außenaufstellung
Auch die Eignung für eine Außenaufstellung unterscheidet sich je nach Kabinenbaureihe. Die Ausführungen SC5M, SC6M und SC8M sind laut FPZ für Außeninstallationen geeignet. SC9M und SC10M sind in erster Linie für die Innenaufstellung vorgesehen; eine Außenaufstellung setzt einen Schutz vor direkter Sonneneinstrahlung und Regen voraus. IH-Schallschutzkabinen benötigen bei einer Außenaufstellung zusätzliche geeignete Schutzmaßnahmen.
Die beschriebenen Standard-Schallschutzkabinen sind für den Betrieb in nicht explosionsgefährdeter Atmosphäre vorgesehen. Eine Eignung für explosionsgefährdete Bereiche wird für diese Standardausführungen nicht angegeben.
Neue Beitragsreihe vertieft einzelne Auswahlkriterien
Ergänzend zur neu strukturierten Website startet SKVTechnik eine Fachartikelreihe. In den folgenden Beiträgen werden Wärmeabfuhr, schallabsorbierende Materialien, Schwingungsübertragung, Wartungszugang, Außenaufstellung sowie Transport- und Stapelmöglichkeiten einzeln behandelt.
Die neue Themenseite ist unter folgender Adresse erreichbar:
https://www.skvtechnik.de/schallschutzkabinen/
Abbildungen und technische Angaben: FPZ. Technische Änderungen durch den Hersteller vorbehalten. Maßangaben sind unverbindlich. Es gelten die jeweils aktuellen Herstellerunterlagen.
SKVTechnik informiert:
Seitenkanalverdichter erzeugen während des Betriebs Strömungs-, Motor- und Maschinengeräusche. Besonders in der Nähe von Arbeitsplätzen, Technikräumen oder geräuschempfindlichen Bereichen kann deshalb eine Verringerung des abgestrahlten Luftschalls erforderlich werden. Schallschutzkabinen setzen unmittelbar an der Maschine an. Für eine zuverlässige Lösung müssen jedoch deutlich mehr Kriterien als nur die Außenabmessungen des Verdichters betrachtet werden.
SKVTechnik hat deshalb die Landingpage „Schallschutzkabinen für Seitenkanalverdichter“ sowie die zugehörigen Informationsseiten neu aufgebaut und fachlich erweitert. Betreiber, Planer und Anlagenbauer erhalten dort einen strukturierten Überblick über die wesentlichen Gesichtspunkte, die bei Auswahl, Einbau und Betrieb einer Schallschutzkabine zu berücksichtigen sind.
Schallminderung und Wärmeabfuhr gemeinsam betrachten
Schallschutzkabinen umschließen den Seitenkanalverdichter mit schallabsorbierenden beziehungsweise schalldämmenden Bauteilen. Dadurch kann ein Teil des von der Maschine abgestrahlten Luftschalls innerhalb der Kabine aufgenommen und die Übertragung in die Umgebung reduziert werden. Für die dokumentierten FPZ-Schallschutzkabinen gibt der Hersteller eine Geräuschreduzierung von bis zu 10 dB(A) an. Der tatsächlich erreichbare Wert ist von der Maschine, ihrem Betriebspunkt, den angeschlossenen Leitungen und der konkreten Einbausituation abhängig.
Gleichzeitig entsteht beim Betrieb des Seitenkanalverdichters Wärme. Diese darf sich innerhalb der Kabine nicht unkontrolliert anstauen. Belüftungsöffnungen und elektrische Axialventilatoren müssen die erwärmte Luft abführen können. Der Betrieb setzt deshalb einen funktionsfähigen Axialventilator sowie freie Zu- und Abluftwege voraus. Auch der erforderliche Freiraum um die Kabine muss bereits bei der Anlagenplanung berücksichtigt werden.
Modellbezogene Zuordnung statt Auswahl allein nach Außenmaßen
Bei FPZ-Seitenkanalverdichtern gelten die in der aktuellen Herstellerdokumentation aufgeführten Zuordnungen zwischen Verdichtermodell und Schallschutzkabine. Berücksichtigt werden dabei unter anderem Abmessungen, Befestigungspunkte, Wärmeentwicklung, Belüftung sowie Lage und Ausführung der Ansaug-, Druck- und Elektroanschlüsse.
Für Seitenkanalverdichter anderer Hersteller kann SKVTechnik anhand der vom Kunden bereitgestellten Maße und technischen Angaben eine unverbindliche räumliche Vorauswahl unterstützen. Eine technische Freigabe oder ausdrückliche Kompatibilitätsbestätigung ist damit nicht verbunden. Die endgültige Prüfung und Verantwortung für Auswahl, Einbau, Anschlussführung, Wärmeabfuhr und sicheren Betrieb verbleiben beim Kunden beziehungsweise beim ausführenden Anlagenbauer.
Acht Themenbereiche erleichtern die Vorbereitung
Die überarbeitete Informationsstruktur gliedert das Thema in acht Bereiche:
- Geräuschminderung direkt am Seitenkanalverdichter
- modellbezogene Ausführung der Schallschutzkabinen
- kontrollierte Wärmeabfuhr
- schallabsorbierende Materialien und Paneelkonstruktionen
- Verringerung der Schwingungsübertragung
- wartungsfreundlicher Zugang
- definierte Bedingungen für die Außenaufstellung

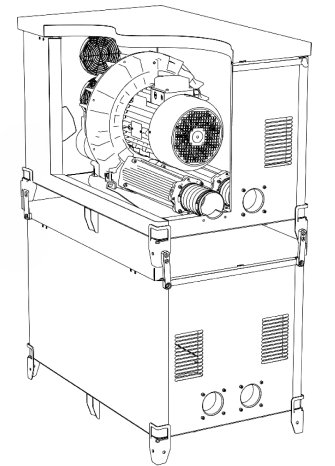

- Transport, Palettierung und teilweise Stapelbarkeit
