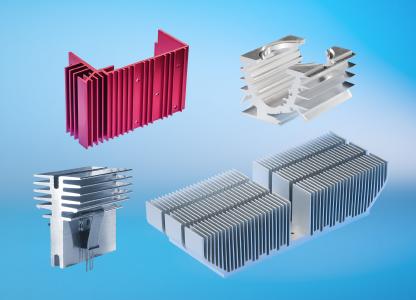

Profil- bzw. Rippenkühlkörper – der Klassiker unter den Leistungskühlkörpern

Aluminium-Stranggusskühlkörper

(PresseBox) (Nettetal, )
Bei klassischen Profilkühlkörpern sorgen Kühlrippen für eine besonders große Oberfläche und damit zu einer verbesserten Abführung der Verlustleistung von elektronischen Bauteilen. Diese simple aber zuverlässige Kühllösung trägt zur Funktionalität, Zuverlässigkeit und Lebensdauer elektronischer Geräte bei.

Profil- bzw. Rippenkühlkörper werden im Extrusionsverfahren hergestellt. Dabei wird das Metall – in der Regel eine Aluminium-Stranggusslegierung mit einer Wärmeleitfähigkeit von 180 W/mK, seltener Reinaluminium oder Reinkupfer – durch eine Matrize gepresst. Die individuelle Gestaltung dieses Extrusionswerkzeugs gibt das Kühlkörperdesign vor. Einmal angefertigt, können auf diese Weise mit einer Matrize beliebig viele Kühlkörper produziert werden, wodurch sich niedrige Stückkosten ergeben.

Optimierung durch CNC-Bearbeitung und Oberflächenveredelung

Beim Strangguss ergeben sich verfahrensbedingt unvermeidliche Toleranzabweichungen, die sich jedoch durch eine nachträgliche CNC-Bearbeitung nach Zeichnungsvorgabe ausgleichen lassen. Dadurch wird der Kontakt zwischen der elektronischen Komponente und dem Kühlkörper optimiert, der Wärmeübergangswiderstand verringert sich und die Wärmeleitung wird verbessert. Neben der CNC-Bearbeitung bietet CTX auch eine Oberflächenveredelung durch Eloxieren, Pulverbeschichten, Chromatieren oder Lackieren an.

Anwendungsspezifische Kühllösungen und Standardausführungen

Das CTX-Portfolio umfasst sowohl individuelle und CNC-bearbeitete Stranggussprofile als auch klassische Profil- bzw. Rippenkühlkörper in den unterschiedlichsten Geometrien und Varianten. Dazu zählen Standardausführungen wie Lamellen-, Kammprofil- und Fingerkühlkörper sowie Kleinstkühlkörper. Die Größe dieser Standard-Profilkühlkörper reicht von 12,4 mm bis 750 mm Breite, das Gewicht beträgt zwischen 130 g/m und 75,1 kg/m und der Wärmewiderstand liegt bei Rth-Werten zwischen 81,6°C/W und 0,04°C/W.

CTX Thermal Solutions GmbH

CTX Thermal Solutions GmbH ist ein Spezialist für anwendungsspezifische und standardisierte Kühllösungen für industrielle und medizintechnische Hochleistungselektronik. Das Unternehmen mit Sitz im nordrhein-westfälischen Nettetal verfügt über eine umfassende technische Kompetenz und mehr als 25 Jahre Erfahrung in der Entwicklung und Vermarktung von Kühlkörpern, kühlenden Elektronikgehäusen und Lüftertechnik. Das breite Produktportfolio des Full-Line-Anbieters bietet für nahezu jede Applikation die optimale Kühllösung an. CTX wurde 1997 gegründet und beschäftigt über 30 Mitarbeiter. Das Unternehmen gehört umsatzmäßig zu den größten Anbietern von Kühllösungen, wobei der Großteil des Umsatzes mit anwendungs- und projektspezifischen Kühllösungen erzielt wird. Das zertifizierte Qualitäts- und Umweltmanagementsystem entspricht den Anforderungen der DIN EN ISO 9001:2015 sowie der DIN EN ISO 14001:2015.
