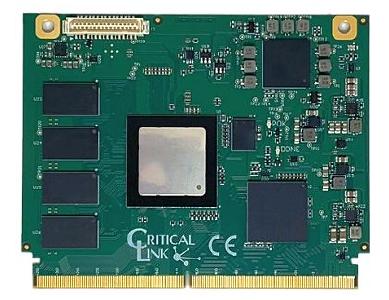

Critical Link’s MitySOM-AM57F ist ein flexibles System-on-Module, das auf Texas Instruments AM57xx Sitara-Prozessor basiert, der von einem Artix-7 FPGA flankiert wird. Der AM57xx enthält zwei Cortex-A15-Prozessoren zwei und C66xx DSP. Das Modul ermöglicht eine optimale Verteilung von Aufgaben für viele Aufgaben in digitaler Signalverarbeitung, Automatisierung und Kommunikation.
Das Modul hat das Format 88,0mm x 69,4mm, benötigt einen MXM-Sockel (304 Kontakte) und bietet u.a. folgende Schnittstellen:
2x GbE EMAC, 2x 10/100 EMAC mit EtherCAT-Unterstützung, McASP Audio-Interface, Kamera-/Video-Eingang, 2x Schnittstellen für MMC/SD-Card, SATA-2 (6 Gbps), HDMI 1.4a Output, 3x I2C, 3x UART, bis zu 200 GPIO (davon bis zu 96 am FPGA).
Typische Anwendungen sind Embedded Instrumentation, Factory Automation, Machine Vision, Industrial Communication, Smart Grid, Medical Instrumentation and Imaging, Embedded Control Processing, Network Enabled Data Acquisition, Test and Measurement, Software Defined Radio (SDR), Power Protection Systems, Embedded Cameras, Smart Vision Systems, Human Machine Interface oder Digital Signage.
Für die ersten Schritte mit dem MitySOM-AM57F wird ein Development Kit mit einem Linux-basierten Board Support Package und GCC Compiler und Debugger angeboten. Die Signaprozessoren des AM57xx werden durch Texas Instruments‘ Code Composer Studio unterstützt. Für das FPGA werden Beispielprojekte zur Verfügung gestellt, die u.a. die Nutzung von PCIe und Speicher zeigen. Das Development Kit bietet u.a. einem FMC-Steckplatz, vier Ethernet-Ports, Sockel für Micro-SD und SATA, Audio I/O, USB-C und USB2.0.
Kundenspezifische Änderungen oder Erweiterungen von Hardware und Software sind in Absprache mit dem Entwicklerteam möglich.
Das Modul hat das Format 88,0mm x 69,4mm, benötigt einen MXM-Sockel (304 Kontakte) und bietet u.a. folgende Schnittstellen:
2x GbE EMAC, 2x 10/100 EMAC mit EtherCAT-Unterstützung, McASP Audio-Interface, Kamera-/Video-Eingang, 2x Schnittstellen für MMC/SD-Card, SATA-2 (6 Gbps), HDMI 1.4a Output, 3x I2C, 3x UART, bis zu 200 GPIO (davon bis zu 96 am FPGA).
Typische Anwendungen sind Embedded Instrumentation, Factory Automation, Machine Vision, Industrial Communication, Smart Grid, Medical Instrumentation and Imaging, Embedded Control Processing, Network Enabled Data Acquisition, Test and Measurement, Software Defined Radio (SDR), Power Protection Systems, Embedded Cameras, Smart Vision Systems, Human Machine Interface oder Digital Signage.
Für die ersten Schritte mit dem MitySOM-AM57F wird ein Development Kit mit einem Linux-basierten Board Support Package und GCC Compiler und Debugger angeboten. Die Signaprozessoren des AM57xx werden durch Texas Instruments‘ Code Composer Studio unterstützt. Für das FPGA werden Beispielprojekte zur Verfügung gestellt, die u.a. die Nutzung von PCIe und Speicher zeigen. Das Development Kit bietet u.a. einem FMC-Steckplatz, vier Ethernet-Ports, Sockel für Micro-SD und SATA, Audio I/O, USB-C und USB2.0.
Kundenspezifische Änderungen oder Erweiterungen von Hardware und Software sind in Absprache mit dem Entwicklerteam möglich.
