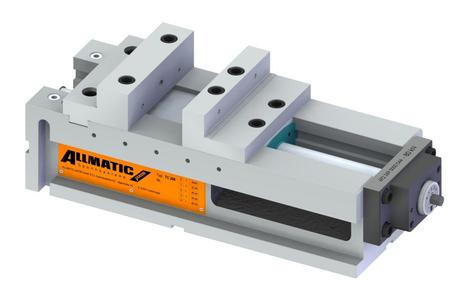

So vielfältig die Lösungen von ALLMATIC-Jakob auch sein mögen - sie stehen alle auf derselben Grundlage: der genauen Beobachtungen des Marktes, seiner Entwicklungen und Innovationen. Auf diesem Hintergrund ist auch der neu aufgelegte NC-Hochdruckspanner, Version "TC 200 Edition", zu bewerten. War noch vor einigen Jahren der Trend in der Maschinenentwicklung in leichtere und schnellere Anlagen, so hat sich dieser Trend nicht durchgesetzt und es werden heute größere Anlagen mit wesentlich höheren Zerspanungsleistungen gebaut. Dies erfordert Spanner mit stabileren Grundkörpern und höheren Spannkräften.
Die neue "Edition" bietet ein Spannsystem für Bearbeitungszentren und flexible Fertigungs-Systeme. Der Hochdruckspanner ist sowohl horizontal als auch vertikal über Richtnuten positionier- und aufspannbar. Er besitzt einen stabilen Grundkörper von 200 mm Breite und 140 mm Höhe und eine Spannkraft bis zu 80 kN. Die Spannkraftvorwahl ermöglicht ein Voreinstellen und eine exakte Reproduzierung der benötigten Spannkräfte. Die vollständig gekapselte Hochdruckspindel mit mechanischer Kraftübertragung ist wartungsfrei und verschleißarm. Optimierter Späneschutz garantiert hohe Funktionssicherheit bei minimalem Reinigungsaufwand. Durch die Austrittsöffnung in Grundkörper können Kühlmittel und Späne abfließen.
Weitere technische Details sind:
• stabiler Grundkörper in GGG 60
• alle Oberflächen geschliffen und Führungsbahnen gehärtet
• vollständig gekapselte und nitrierte Spindel mit mechanischem Kraftverstärker
• 5 Anschlussgewinde für Werkstückanschlag pro Seite
• Stirnfläche mit Nut und Befestigungsbohrungen für vertikalen Einsatz
• Spannweite auf „hoher“ Seite: 17-263 mm
• Spannweite auf „hoher“ Seite mit mitgelieferter Vorsatzbacke 0-245 mm
• Spannweite auf Stufenseite: 187-433 mm
• die Kompatibilität mit NC 200 Spannern aus früheren Baureihen (bis Baujahr 1998) ist gewährleistet
Mit dem „TC 200 Edition“ bietet ALLMATIC-Jakob einen präzisen, effizienten, wertbestän¬digen Spanner, der sich für die Lösung von Spannproblemen bei höheren Zerspanungskräften optimal eignet.
