Transparenz im Verbrauch einfach gemacht: Der neue kompakte dreiphasige Smart Sensor Strom ESS 076 mit IO-Link erfasst alle drei Phasen in einem Gerät. Das vereinfacht das kontinuierliche Monitoring und schafft die Grundlage für eine gezielte Optimierung des Energieverbrauchs.
Die Kosten für elektrische Energie zählen in vielen Unternehmen zu den größten Ausgaben. Ein zentraler Hebel zur Reduzierung dieser Kosten ist die Senkung des Energieverbrauchs – etwa durch effizientere Anlagen und optimierte Prozesse. Voraussetzung dafür ist Transparenz: Energieverbrauch, Leistungsaufnahme und Lastprofile müssen kontinuierlich erfasst und ausgewertet werden.
In vielen industriellen Anwendungen werden Maschinen und Anlagen mit Drehstrom betrieben. Für die Erfassung der Ströme werden dabei häufig mehrere Messgeräte eingesetzt – typischerweise eines pro Phase.
Ein Sensor für alle drei Phasen

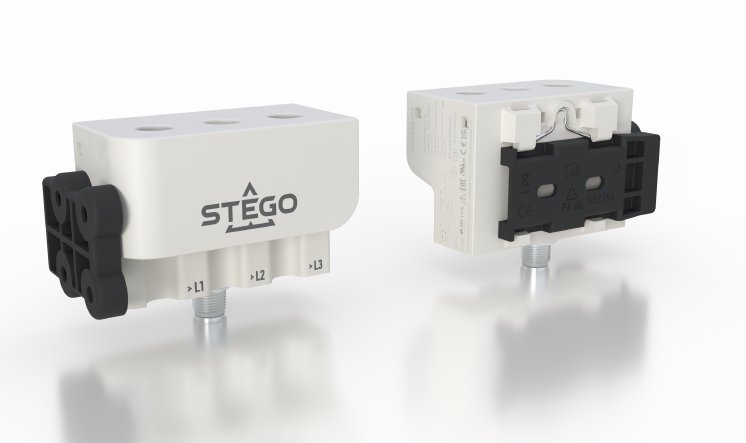

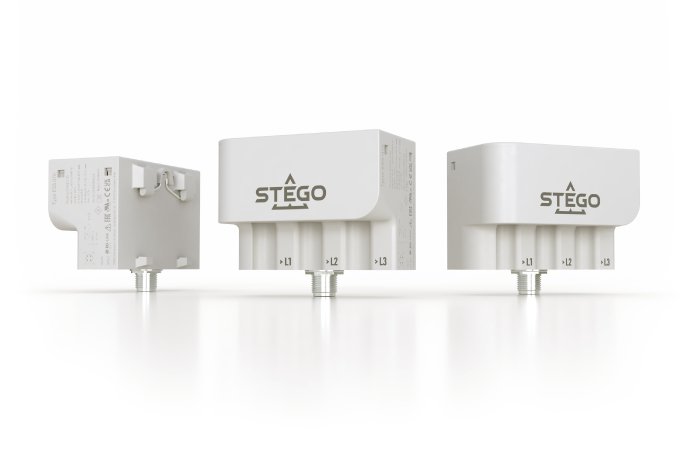

Mit der dreiphasigen Variante des Smart Sensor Strom ESS 076 bietet STEGO eine kompakte Lösung für genau diese Aufgabe. Der Sensor misst die Ströme aller drei Phasen kontaktlos und gleichzeitig. Unabhängig davon, ob die Last gleichmäßig auf alle Phasen verteilt ist oder unsymmetrische Ströme auftreten, werden alle drei Phasen zuverlässig erfasst. Dadurch lassen sich auch Schieflasten erkennen und bewerten. Die erfassten Werte werden intern verarbeitet und können entweder über eine analoge 4–20 mA-Schnittstelle oder digital über IO-Link ausgegeben werden. Dadurch lässt sich der Sensor sowohl in bestehende Anlagen als auch in moderne Automatisierungsarchitekturen integrieren.
„Mit der dreiphasigen Variante des ESS 076 bieten wir eine besonders kompakte Lösung zur Überwachung elektrischer Lasten“, erklärt Dietmar Guilliard aus dem Fachbereich Entwicklung Sensorik bei STEGO. „Über IO-Link stehen neben den Stromwerten auch zusätzliche Prozess-, Geräte- und Diagnosedaten zur Verfügung. Diese können direkt in Automatisierungs- oder Energiemanagementsysteme eingebunden werden.“
Kompakt, reduziert, einfach installiert
Ein praktischer Vorteil: Der Sensor ersetzt drei einzelne Stromsensoren und vereint die Messung aller drei Phasen in einem Gerät. Das spart Platz im Schaltschrank und reduziert den Installationsaufwand deutlich. Zusätzlich wird für die Übertragung der Messwerte über IO-Link nur ein einziger Port am IO-Link-Master benötigt. Im Vergleich zu drei Einzelgeräten reduziert das nicht nur die benötigten Ports, sondern auch den Verkabelungsaufwand.

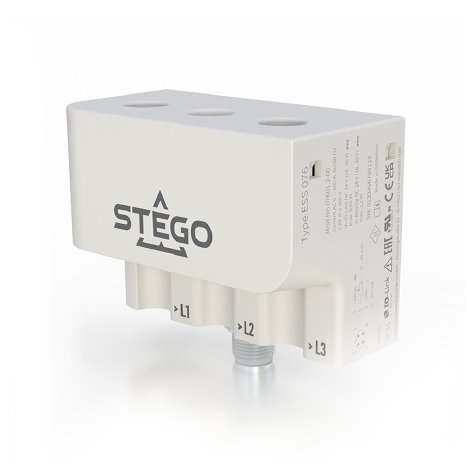

Für die Messung werden die drei Leiter einfach durch die integrierten Öffnungen geführt. Im Inneren sorgen Stromwandler für eine galvanisch getrennte Erfassung der Ströme. Die Signale werden anschließend elektronisch verarbeitet und als Messwerte ausgegeben. Der Sensor ist für Leiterdurchmesser bis 11,4 mm ausgelegt.
Fazit
Die dreiphasige Version des Smart Sensor Strom ESS 076 bietet eine kompakte und einfach integrierbare Lösung für die kontinuierliche Erfassung und Analyse elektrischer Lasten in industriellen Anlagen.
