CETA Testsysteme GmbH stellt mit dem CETATEST 925 LP (Low Pressure) ein neues Volumenstromprüfgerät vor, das sich insbesondere für die Messung hoher Gasvolumenströme von mehreren 100 l/min bei Prüfdrücken unter 10 mbar eignet. Hierbei wird als Prüfmedium Druckluft verwendet. Das Prüfgerät kann bei der Inline-Qualitätskontrolle im Takt des Produktionsprozesses eingesetzt werden.

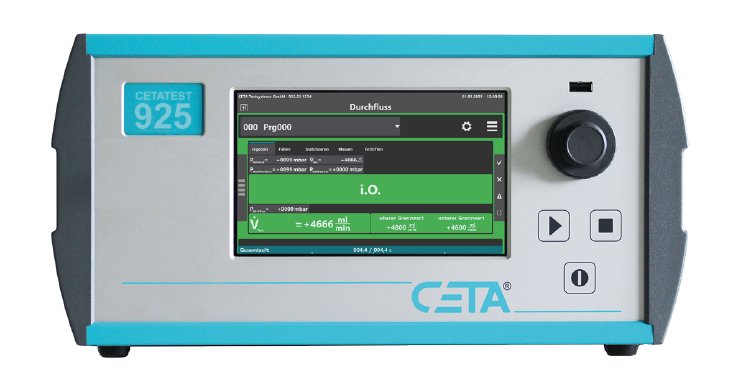

Volumenstromprüfgerät CETATEST 925 LP
Mit dem neuen Durchflussprüfgerät CETATEST 925 LP stellt CETA eine komplette technische Überarbeitung und Weiterentwicklung des bisherigen CETATEST 915 LP vor. Der in dem Vorgängermodell eingesetzte mechanische Präzisionsdruckregler wurde durch einen Radiallüfter ersetzt. Das CETATEST 925 LP ist dadurch deutlich kompakter (4 HE statt bisher 6 HE) und günstiger als das aufwendigere Vorgängermodell CETATEST 915 LP.
Durch den Einsatz eines Radiallüfters erfolgt die aktive und geregelte Druckerzeugung, so dass keine externe Druckluftversorgung benötigt wird. Im Prüfgerät lassen sich mehrere Durchflusskalibrierungen bei verschiedenen Prüfdrücken hinterlegen. Dies ermöglicht einen flexiblen Einsatz und einen erweiterten Anwendungsbereich.
Die Durchflussmessung erfolgt über den Druckabfall an einer intern verbauten laminaren Messstrecke. Der Luftstrom wird durch das Bauteil geleitet und der gemessene Durchfluss mit den Sollwerten verglichen, um Gut-/Schlechtteile zu erkennen.
Das Durchflussprüfgerät CETATEST 925 LP eignet sich für Durchflussprüfungen mit dem Prüfmedium Druckluft im Niederdruckbereich zwischen 2 bis 10 mbar und hat einen Messbereich bis 210 l/min (abhängig vom Prüfdruck).
Das Prüfgerät zeichnet sich unter anderem durch ein 7“-Touch-Display, einen hochauflösenden AD-Wandler, hohen Bedienungskomfort und eine anwendungsfreundliche grafische Benutzeroberfläche aus. Das Gerät verfügt über einen Speicher für mehr als 1 Million Messergebnisse und 256 individuell parametrierbare Prüfprogramme mit alphanumerischer Programmbezeichnung.
Kommunikation | Kompatibilität | Messwertdokumentation | Traceability
Das CETATEST 925 LP ist standardmäßig mit einer E/A-Schnittstelle, RS-232, USB (Host) und Ethernet ausgestattet. Optional sind Profibus DP, Profinet, EtherCAT und USB (Slave) verfügbar.
Das CETATEST 925 LP ist vollständig schnittstellenkompatibel zu der Vorgängerserie CETATEST 915 LP.
Durch die Übertragung relevanter Daten des Prüfprozesses (wie z.B. Prüfdruck, gemessener Volumenstrom) an die übergeordnete Steuerung werden die Anforderungen an die Rückverfolgbarkeit der Messwerte (Traceability) erfüllt.
Die kostenfrei verfügbare Applikationssoftware CETA Soft 2G ermöglicht die Messreihenverwaltung und vielfältige grafische Darstellungen (Messkurven, Histogramme) für eine detaillierte Analyse der Prüfergebnisse.
Einsatzbereiche und Anwendungen
Im Automotive-Bereich ist der Durchfluss der Luftaustrittsdüsen bzw. Luftauslasskanäle im Armaturenbrett eine entscheidende Größe, um Komfort- und Funktionsanforderungen zu erfüllen.
Deshalb wird häufig eine Volumenstromprüfung zur Qualitätssicherung durchgeführt. Diese End-of-Line-Prüfung stellt sicher, dass die Luftströme den Vorgaben entsprechen.
Hierbei gibt es eine Vielzahl herstellerspezifischer Vorschriften. Dabei sind bei recht niedrigen Drücken, im Bereich von 3 - 10 mbar, hohe Luftvolumenströme (bis zu ca. 200 l/min) zu messen.
Es wird geprüft, wie viel Luft bei einem bestimmten Druckverlust (z.B. 200 Pa, 500 Pa) durch die Düse strömt. Der Durchfluss wird nicht nur in offener Position, sondern bei mehreren Stellungen der horizontalen/vertikalen Lamellen geprüft, da die Position die Luftmenge beeinflusst.
Die Prüfung stellt sicher, dass die Luftausströmer den Anforderungen an automatische Klimaanlagen (Zone Control) entsprechen.
Bei Komponenten von Heizungs-, Kälte- und Klimaanlagen, bei Lüftern als auch bei Abgasleitungen von Gasthermen ist der Gas- bzw. Luftvolumenstrom eine für den zuverlässigen und sicheren Betrieb kritische Größe. Nur wenn dieser innerhalb der zulässigen Bandbreite liegt, erfüllt das Produkt die Funktion.
Deshalb wird im Rahmen der Warenausgangsprüfung eine 100 % Stückprüfung in den Produktionsprozess integriert. In Abhängigkeit von der Größe der zu messenden Volumenströme kann das CETATEST 925 LP auch hier eingesetzt werden.
DAkkS-akkreditierte Kalibrierung | Gewährleistung | Verfügbarkeit
Alle CETA Prüfgeräte, und damit auch das CETATEST 925 LP, sowie Kalibriernormale werden bei Erstauslieferung standardmäßig und ohne Aufpreis mit einem international anerkannten DAkkS-akkreditierten Kalibrierzertifikat gemäß DIN EN ISO/IEC 17025 ausgeliefert. Dieses erfüllt auch die Anforderungen der in der Automobilindustrie gültigen internationalen Norm IATF 16949. CETA Testsysteme GmbH gewährt bei Prüfgeräten standardmäßig 3 Jahre Gewährleistung bei jährlicher Wartung, mit optionaler Verlängerung auf 5 Jahre. Das CETATEST LP ist ab sofort verfügbar.
Über CETA Testsysteme GmbH
CETA Testsysteme GmbH entwickelt und produziert seit mehr als 35 Jahren industriell einsetzbare Dichtheits- und Durchflussprüfgeräte „Made in Germany“. Die Geräte werden in Produktionslinien zur 100%-Stückprüfung von Bauteilen integriert. Sie werden unter anderem in Branchen wie Automotive, Medizintechnik, Verpackung, Elektronik, Sicherheit und Verteidigung verwendet. Weltweit sind mehrere tausend CETA Prüfgeräte in Fertigungslinien zur Qualitätskontrolle im Einsatz.
